Van bi điều khiển điện Hàn Quốc

Van bi điều khiển điện Hàn Quốc

Thương Hiệu: Kosaplus - Han Quoc
Mã sản phẩm VBDKD10

Mua hàng: 0865909568

Đánh giá

14-07-2021

Van bi điều khiển điện Hàn Quốc có thương hiệu Kosaplus được chúng tôi nhập khẩu trực tiếp từ nhà máy và phân phối ra ngoài thị trường với giá thành rẻ nhất hiện nay

1. Giới thiệu van bi điều khiển điện Hàn Quốc.

Van bi là một dạng của quý-turn van trong đó sử dụng một rỗng, đục lỗ và xoay vòng bi (gọi là một “bóng nổi”) để kiểm soát dòng chảy qua nó. Nó được mở khi lỗ của quả bóng là phù hợp với dòng chảy và đóng lại khi nó được xoay 90 độ bằng tay cầm van. Các tay cầm nằm phẳng trong sự liên kết với dòng chảy khi mở, và vuông góc với nó khi đóng cửa, làm cho dễ dàng xác nhận trực quan về tình trạng của van.

Van bi điều khiển bằng điện là loại van bi ( thường lắp van bi inox 304) được thao tác đóng mở bởi 1 đầu điều khiển bằng mô tơ có điện áp 24V, 220V, 380V. Van có thể gửi tín hiệu đến tủ PLC để điều khiển được ứng dụng rộng rãi trong các ngành công nghiệp cấp thoát nước, hệ dẫn khí, nước thải v...vvv.

Van bi điều khiển bằng điện Hàn Quốc là loại van hoạt động điều tiết lưu lượng chất lỏng đi qua chính nó. Được nhập khẩu trực tiếp từ Hàn Quốc, đầy đủ kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 .... Đầy đủ kiểu lắp, mặt bích, lắp ren, 2 thân, 3 thân, 3 ngã ...

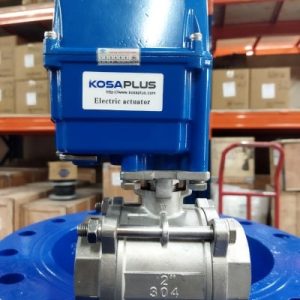

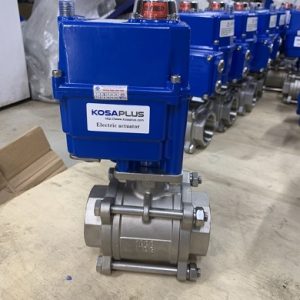

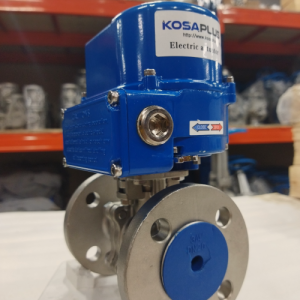

Van bi điều khiển điện Hàn Quốc

2. Thông số kỹ thuật van bi điều khiển điện Hàn Quốc

  • Van bi có loại: 2 thân 2PC, ba thân 3PC, van bi có tán
  • Thân van bi: inox 304 (CF8), inox 316
  • Đĩa, trục: Inox 304 (CF8), inox 316
  • Vòng làm kín: Teflon (PTFE)
  • Áp suất làm việc: 10k,16k
  • Nhiệt độ làm việc: 180 độ C
  • Kết nối: Mặt bích, lắp ren, Hàn ( dạng kẹp)
  • Kích cỡ: DN15 ~ DN150
  • Hoạt động bằng điện: 220v, 110v, 24v
  • Đóng mở On/OFF, Tuyến tính ( đóng mở theo góc)
  • Tiêu chuẩn chống thấm nước: IP67
  • Có thể đóng mở van bằng tay khi gặp sự cố mất điện.
  • Thời gian đóng mở van hoàn toàn: 15s, 30s, 40s, 60s
  • Công suất bộ điều khiển điện: 20w ~ 140w
  • Xuất xứ: Kosaplus Hàn Quốc
  • Thời gian bảo hành: 15 tháng

3. Cấu tạo van bi điều khiển điện Hàn Quốc

Van bi điều khiển điện được cấu tạo bởi 2 thành phần chính như sau:

3.1. Thành phần van bi

Thành phần van bi

Van bi - ball valve: Đây là phần mà lưu chất trên đường ống sẽ chảy qua van, đối với dòng van bi này tùy vào môi trường sử dụng mà chúng ta có thể lắp các loại van bi khác nhau, tuy nhiên thông dụng nhất vẫn là van bi inox, van bi nhựa, một số trường hợp sử dụng van bi đồng, tuy nhiên do độ bền van bi đồng không cao nên khi lắp vào bộ điều khiển bằng điện này sẽ không tương xứng hay còn gọi là không đồng bộ, độ bền, cấp bền( tuổi thọ của sản phẩm không cao ). dẫn đến tình trạng khi van bi hư hỏng mà bộ điện vẫn còn thời gian sử dụng rất lâu

3.2. Bộ điều khiển điện

bộ điều khiển điện Hàn Quốc

Bộ truyền động điện chuyển đổi năng lượng điện thành lực quay bằng cách sử dụng động cơ điện để quay van bi 90 độ. Chúng tiết kiệm năng lượng, sạch sẽ và là một phương pháp điều khiển van êm ái. Động cơ điện có thể được cấp nguồn bằng dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC). Nó được đặt trong một lớp vỏ chắc chắn, nhỏ gọn cũng chứa các thành phần khác của bộ truyền động như dây dẫn, công tắc hành trình, hệ thống dây điện, v.v. Toàn bộ cụm được kết nối với van thông qua giao diện kết nối tương thích, chẳng hạn như tiêu chuẩn ISO 5211.

Bộ điều khiển điện được sử dụng để điều khiển vận hành van mang thương hiệu Geko, Haitima, KosaPlus,..v..v.. Tuy thương hiệu khác nhau nhưng cấu tạo của tất cả đều có sự tương đồng nhau. Cụ thể bao gồm các chi tiết chính như:

  • Thân – nắp bộ điện.
  • Motor điện.
  • Bảng mạch điện.
  • Công tắc giám sát hành trình.
  • Công tắc giới hạn hành trình.
  • Tụ điện.
  • Bánh răng trợ lực chuyền cấp.
  • Trục răng chuyền.
  • Bộ tuyến tính (chỉ bộ điều khiển điện tuyến tính mới có).

4. Nguyên lý hoạt động của van bi điều điện Hàn Quốc

Ở đây, bài viết xin giới thiệu cơ bản về hoạt động của van bi điều khiển điện dạng ON/OFF.

– Với mỗi hệ thống đường ống và vị trí lắp đặt ta có thể cài đặt van ở trạng thái thường đóng hoặc thường mở. Chúng ta có thể theo dõi trạng thái của van qua cửa sổ quan sát phía trên cùng của bộ điều khiển.

– Khi bộ điều khiển được cấp nguồn điện có điện áp 24V/220V/380V tùy loại thì mô tơ của van sẽ hoạt động tác động lên cơ cấu trục và bánh răng quay làm trục van chuyển động quay.

– Khi trục van quay đồng thời tác động lên bi van quay góc tương ứng chuyển trạng thái đóng sang mở hay ngược lại.

– Trong bộ điều khiển sẽ có một công tắc giới hạn hành trình giúp cho trục của van chỉ quay một góc nhất định: Thường sẽ quay 1 góc 90 độ tương ứng với trạng thái đóng/ mở hoàn toàn.

– Khi trục van và bi van quay đủ góc 90 độ, dòng điện tự động ngắt do công tắc giới hạn hành trình tác động. Như vậy, trong quá trình mở/ đóng van thì động cư không hề phải hoạt động khác với dòng điện từ, làm tăng tuổi thọ cho van.

5. Điểm nổi bật của van bi điều khiển điện Hàn Quốc

- Đa dạng về kiểu kết nối: ren, rắc co, lắp bích phù hợp với nhiều hệ thống đường ống.

- Có thể thay thế tháo rời từng bộ phận để thay thế khi có sự cố, vấn đề: bộ điều khiển, bộ phận cơ

- Đa dạng nhiều loại điện áp 24V/220V/380V

- Giới hạn nhiệt độ làm việc khá lớn, có thể lên đến 180 độ C, có những trường hợp đặc biệt trong thời gian không quá lâu có thể sử dụng cho môi trường có nhiệt độ lên đến 220 độ C.

- Chịu áp lực tốt, cơ cấu và cấu tạo bền vững tuổi thọ làm việc cao.

6. Ưu điểm và nhược điểm van bi điều khiển điện Hàn Quốc

6.1. Ưu điểm

  • Đối với dòng van bi điều khiển bằng điện có nhưng ưu điểm nổi bật như sau:
  • Van bi điện điều khiển thay thế hoàn toàn thay thế tay quay bằng sức người.
  • Van bi điều khiển điện có thể lắp theo kiểu ren, rắc co, lắp bích, đa dạng về kiểu lắp, lắp được
    nhiều loại đường ống khác nhau. Ngoài còn có Hàn và Clamp cho van vi sinh.
  • Van bi được lắp thông qua van nên tuổi thọ cao, không gây tiếng ồn khi hoạt động.
  • Van bi được sử dụng thích hợp với nhiều loại điện áp như 24AC-DC, 220V hay 380V.
  • Giới hạn chịu được nhiệt độ làm việc của van bi khá lớn, có thể lên đến 180ºC, có những trường hợp đặc biệt trong thời gian không quá lâu có thể sử dụng cho môi trường có nhiệt độ lên đến 220ºC.
  • Với cấu tạo dạng bi bên trong nên khi mở đóng lưu lượng không hề bị ảnh hưởng.
  • Thiết kế hiện đại cho phép thay thế từng bộ phần khi gặp các sự cố về: Bộ phận điều khiển điện, bộ phận van cơ bi.
  • Thiết kế thân dạng van bi chịu được áp lực cao hơn so với dòng van điện từ: PN16, PN25, PN40, PN63

6.2. Nhược điểm

* So sánh van bi với van bướm điều khiển điện.

  • Kích thước giới hạn DN200
  • Trọng lượng van bi nặng hơn so với van bướm.

* So sánh van bi với van điện từ.

  • Thời gian Mở/Đóng của van bi 10/20S chậm hơn van điện từ
  • Lưu lượng đi qua van sẽ lớn và đi qua hoàn toàn chứ không nhỏ như van điện từ
  • So với van điện từ thì van bi có trọng lượng nặng hơn và chi phí cao hơn

7. Cách lắp đặt van bi điều khiển điện Hàn Quốc

Các mẹo lắp đặt này đặc biệt dành cho van bi điện từ dòng BW của JP Fluid Control. Trước khi bắt đầu cài đặt, vui lòng đọc kỹ hướng dẫn an toàn và xác minh rằng van bi điện phù hợp và an toàn cho ứng dụng. Kiểm tra xem các thông số kỹ thuật của van trên nhãn loại trên thiết bị truyền động có phù hợp với các yêu cầu ứng dụng hay không. Hình ảnh dưới đây cho thấy một ví dụ về nhãn với giải thích về các thông số khác nhau.

7.1. Hệ thống đường ống để lắp đặt

Các bộ truyền động của dòng AW có khả năng chống tia nước nhưng không chịu được các điều kiện thời tiết khắc nghiệt. Do đó, nên lắp đặt van bi điện ở nơi khô ráo, có mái che.

Đảm bảo rằng đường ống không bị áp lực và hạ nhiệt trước khi bạn bắt đầu.

Kiểm tra các chất bẩn trong đường ống và làm sạch đường ống nếu cần thiết. Van bi ít nhạy cảm với bụi bẩn hơn van điện từ, nhưng vẫn nên tránh bụi bẩn nếu có thể. Bụi bẩn có thể làm tăng độ mòn của van. Bạn có thể tùy chọn lắp bộ lọc đường ống ở phía đầu vào của van.

Sử dụng chất bịt kín chỉ như băng Teflon hoặc Loxeal cho ren ống. Tránh để chất làm kín vào van vì điều này có thể dẫn đến tắc nghẽn.

Sử dụng đúng phụ kiện giữa van và đường ống. Trong khi siết chặt, chỉ tác động lực tại các khu vực đã định trên van, không được tác động lực lên bộ truyền động. Tránh ứng suất trong đường ống và cố định đường ống một cách chắc chắn vào tường hoặc khung để tránh rung động trong đường ống.

Lắp đặt van bi điều khiển điện

7.2. Vị trí của van bi điện

Van phải được gắn chặt vào các đường ống bằng cách sử dụng đúng loại phụ kiện. Sử dụng cờ lê cho cả van và đường ống trong khi siết chặt. Ngăn chặn sự căng thẳng không cần thiết trong hệ thống.

Nên lắp van với bộ truyền động hướng lên trên với độ lệch tối đa là 90 độ (xem hình). Điều này làm giảm nguy cơ tích tụ hơi ẩm trong thiết bị truyền động.

Vị trí lắp của van bi điện

Đặt quả bóng đến vị trí góc chính xác, chẳng hạn bằng cờ lê. Các van bi 2 chiều được đóng lại ở vị trí tiêu chuẩn của chúng. Van bi 3 ngã có thể được thiết lập theo hai cách khác nhau bằng cách xoay quả cầu 180 °. Sơ đồ sau đây cho thấy cách sử dụng van 2 chiều và 3 chiều.

Lăp đặt van bi điều khiển điện Hàn Quốc

Đảm bảo rằng vị trí của bi trong van được điều chỉnh đúng, để bộ truyền động ăn khớp với van. Vặn chặt đai ốc của bộ truyền động bằng tay.

Lắp đặt van bi điều khiển điện

7.3. Sơ đồ hệ thống dây điện

Kiểm tra loại thiết bị truyền động và sử dụng sơ đồ đấu dây chính xác. Kết nối dây không đúng cách hoặc sử dụng điện áp sai có thể gây ra hư hỏng vĩnh viễn cho thiết bị truyền động!

Cách đấu nối các mặch điện trong mô tơ điện

Không thể thay đổi hướng quay của cơ cấu chấp hành bằng cách đảo ngược cực tính của dây điều khiển.

Bộ truyền động được trang bị hai công tắc cuối bên trong. Do đó, năng lượng chỉ bị tiêu hao trong quá trình mở hoặc đóng cửa.

Bộ truyền động AW1 (JP Fluid Control) đóng mở bằng điện. Không có lò xo trong cơ cấu chấp hành.

Đảm bảo rằng giọt nước không thể trượt dọc theo cáp và đi vào thiết bị truyền động.

Lắp đặt van bi điều khiển điện hàn quốc

8. Phân loại van bi điều khiển điện

- Van bi điều khiển điện

- Van Bi Điều Khiển Bằng Điện

- Van bi inox điều khiển bằng điện

- Van bi điện

- Van bi tự động

- Van bi 2 cửa 3 cửa tự động

- Van điện dạng bi

Van bi điều khiển điện được phân loại theo tên gọi, kích thước, hình dạng kỹ thuật, môi trường sử dụng, kiểu lắp kết nối, thương hiệu, nhãn hiệu, xuất xứ, điện áp. Nhưng có dòng cần phân loại rõ ràng và chính xác nhất thì chúng ta có 2 loại:

Van bi điều khiển điện dạng tuyển tính ( Tín hiệu góc mở 4 ~ 20 mA)

Dạng van tuyển tính có thể mở đóng van theo nhưng góc khác nhau để tiết dòng lưu lượng nhiều hoặc ít, điều chỉnh lưu lượng dóng chảy chất lỏng, khí, hơi đi qua đường ống sử dụng. Mô tơ điện tuyến tính sẽ nhận tín hiệu dong 4 ~ 20 mA khi điều khiển tủ điện mở góc nào thì van bi điện sẽ mở theo góc tương xứng.

Van bi điều khiển điện dạng ON/OFF

Dạng van ON/OFF là kiểu trạng thái luôn mở hoặc luôn đóng. Van bi điện nhận tín hiệu mở nó chạy hết 1 hành trình 90 độ tự động ngắt (van giữa nguyên vị trí mở) và ngược lại.

9. Một số sản phẩm van bi điện được chúng tôi cung cấp hiện nay

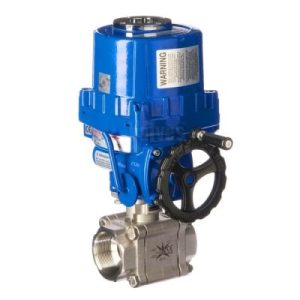

9.1. Van bi lắp ren điều khiển điện Hàn Quốc

Van bi lắp ren điều khiển điện hàn quốc

  • Cỡ ống: 15A - 100A
  • Áp lực làm việc: PN10, PN20, PN25, PN40
  • Nhiệt độ làm việc: -10ºC ~ 180ºC
  • Cấu tạo liệu: Inox 304, Nhựa UPVC, CPVC, PVC
  • Kết nối ống: Lắp ren trong
  • Điều khiển: ON/OFF - Tuyến Tính
  • Điện áp: 220VAC - 24 V DC - 110V - 380V
  • Môi trường làm việc: Nước - dầu - khí- gas - hơi nóng
  • Hãng van: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan, G7

9.2. Van bi ba ngã điều khiển bằng điện Hàn Quốc - Kosaplus

Van bi 3 cửa có 2 dạng:

- Dạng chữ L được thông 2 ngã với nhau và cho phép lưu chất rẻ sang trái hoặc sang phải tùy vào yêu cầu kỹ thuật.

- Dạng chữ T được thông 3 cửa với nhau, đây là dạng khá đa dụng và ứng dụng được nhiều cho các hệ thông đòi hỏi kỹ thuật cao.

van bi 3 ngã điều khiển điện hàn quốc

  • Cỡ ống: DN50 - DN200
  • Áp suất làm việc: 10bar, 16bar
  • Nhiệt độ hoạt động: -5ºC ~ 180ºC
  • Vật liệu: Inox304, Nhựa UPVC, CPVC, PVC
  • Kiểu lắp: Mặt bích
  • Hoạt động: ON/OFF - Tuyến Tính
  • Dòng áp: 220VAC, 110V, 24V
  • Sử dụng: Nước, dầu, khí, gas, hóa chất, hơi nóng...
  • Hiệu van: Kosaplus, Haitima
  • Xuất xứ: Korea, Taiwan

9.3. Van bi nhựa điều khiển điện Hàn Quốc - Kosaplus

Van bi nhựa điều khiển bằng điện là loại van bi có thân được thiết kế hoàn toàn bằng nhựa, chuyên dùng cho hóa chất, chịu ăn mòn tốt. Các hệ thống xử lý nước thải, sản xuất hóa chất nồng độ cao thì van bi nhựa là lựa chọn hoàn hảo với chất liệu Nhựa PVC, UPVC, CPVC, PPR.

van bi nhựa điều khiển điện kosaplus hàn quốc

  • Đường kính: DN15(1/2'') - DN200(6'')
  • Áp lực bar: 0 - 10 bar
  • Nhiệt độ chịu được: 0ºC ~ 90ºC
  • Nguyên liệu: Nhựa UPVC, CPVC, PVC
  • Kết nối: Rắc co
  • Mô tơ: ON/OFF - Tuyến Tính
  • Nguồn điện: 24DC, 220VAC
  • Nhãn Hiệu: Kosaplus, Haitima
  • Môi trường: Nước, hóa chất, chất lỏng...
  • Nguồn gốc: Đài Loan, Hàn Quốc

9.4. Van bi inox vi sinh điều khiển điện Hàn Quốc

van bi vi sinh điều khiển điện hàn quốc

  • Kích thước: DN15 - DN50
  • Áp lực max: PN10
  • Nhiệt độ max: -10ºC ~ 150ºC
  • Chất liệu: Inox 304, 316
  • Kết nối ống: Hàn, Clamp
  • Vận hành: ON/OFF - Tuyến Tính
  • Hãng van: Kosaplus, Haitima
  • Nguồn điện: 220VAC - 24 VDC
  • Xuất xứ: Korean, Taiwan

Mời các bạn tham khảo thêm một sô sản phẩm liên quan tại đây:

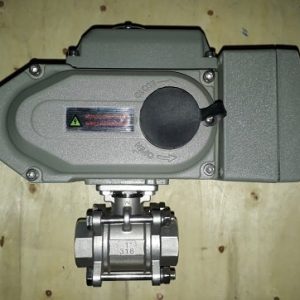

Van bi điều khiển điện Đài Loan

Van bi 3 ngã điều khiển điện Kosaplus - Haitima

10. Báo giá van bi điều khiển điện Hàn Quốc - Kosaplus

Công ty Tuấn Hưng Phát chuyên cung cấp các dòng van điều khiển điện, điều khiển khí nén sản phẩm được nhập khẩu trực tiếp tại Hàn Quốc, sản phẩm mang thương hiệu Kosaplus. Hàng cam kết về chất lượng cũng như chế độ bảo hành lên đến 12 tháng. Đầy đủ giấy tờ chứng chỉ Co/Cq dia hàng miễn phí trên toàn quốc.

Liên hệ hotline: 0865909568 (Zalo) để được tư vấn và báo giá miễn phí.
