Van cầu Wonil

Giới thiệu, Van cầu Wonil – Hàn Quốc

Van cầu Wonil – Hàn Quốc là thiết bị được lắp đặt trên đường ống, chúng có chức năng Đóng/Mở hoặc điều tiết lưu lượng dòng chảy của lưu chất, khí nén, hơi, trong đường ống khi đi qua van. Với thiết kế của van với nhiều chất liệu khác nhau như : Inox, Gang, Đồng, Nhựa, Thép, nên có thể hoạt động được ở nhiều môi trường, nhiệt độ khác nhau, tùy vào từng môi trường mà lựa chọn kiểu van phù hợp với chất liệu van, từ đó nâng cao hiệu quả sử dụng và tuổi thọ cho van. Van cầu wonil – Hàn Quốc được chế tạo đa dạng về kích thước từ DN15 – DN1000, giúp chúng sử dụng phù hợp với nhiều kích cỡ đường ống to – nhỏ khác nhau

Hiện này công ty chúng tôi đang cung cấp các dòng Van cầu Wonil, van được sản xuất và lắp đặt tại đất nước Hàn Quốc, được nhập khẩu trực tiếp về thị trường van Việt Nam để cung cấp và phân phối van trên toàn quốc. Van có chế độ bảo hành lên tới 12 tháng (1 đổi 1 nếu có lỗi do nhà sản xuất), đầy đủ các loại giấy tờ, chứng chỉ Co/Cq. Hãy liên hệ trực tiếp với chúng tôi để được cung cấp tất cả các sản phẩm van cầu wonil – Hàn Quốc, cam kết hàng chất lượng uy tín – chính hãng tuyệt đổi. Chúng tôi rất tin tưởng về sản phẩm của chính mình sẽ làm hài lòng quý khách hàng. Rất mong được hợp tác cùng quý khách, cùng nhau phát triển.

Thông số kĩ thuật van cầu Wonil – Hàn Quốc

Thông tin van cầu Wonil – Hàn Quốc

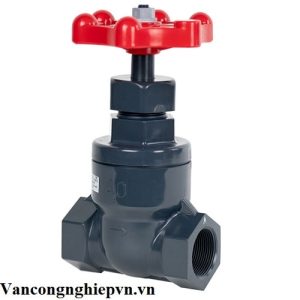

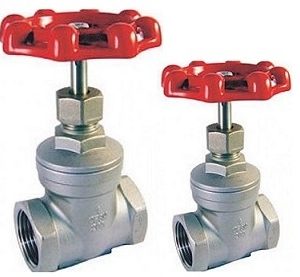

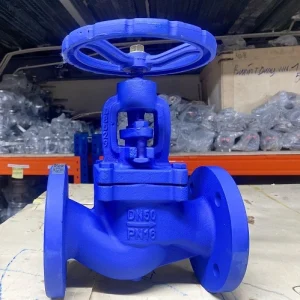

Hình ảnh van cầu wonil

– Kích thước (size) van cầu Wonil: Từ DN15 – DN1000 – Vật liệu thân van: Inox, Gang, Nhựa, Đồng, Thép – Vật liệu đĩa van: Đồng, Gang, Thép, Nhựa, Inox – Vật Liệu gioăng, đệm: Cao su, PTFE, EPDM, Teflon – Áp suất làm việc: 16 Bar, 25 Bar, 40 Bar – Môi trường sử dụng: Nước, hơi, khí nén, xăng, dầu nhớt, hóa chất – Nhiệt độ làm việc: Từ -5 độ C – 250 độ C – Kiểu kết nối: Lắp bích, Nối ren – Tiêu chuẩn DIN, BS, JIS, ANSI – Kiểu vận hành: Tay quay hoặc tay vặn – Xuất xứ: Hàn Quốc – Chế độ bảo hành: 12 tháng (1 đổi 1 nếu có lỗi do nhà máy sản xuất) – Đầy đủ các loại giấy tờ, chứng chỉ Co/Cq – Tình trạng: Hàng có sẵn

Cấu tạo và nguyên lý hoạt động của van cầu wonil – Hàn Quốc

Cấu tạo van cầu wonil – Hàn Quốc

Van cầu wonil – Hàn Quốc chúng được cấu tạo khá đơn giản bao gồm các bộ phận chính như sau:

1. Thân van
2. Nắp van
3. Trục van
4. Đĩa van
5. Bộ phận điều khiển van

a. Bộ phận thân van

Bộ phận thân van là bộ phận chịu lực cho van hoạt động, đồng thời cũng là bộ phận liên kết các chi tiết của van lại với nhau, được cấu tạo với các chất liệu : Inox, Gang, Đồng, Thép. Hai đầu kết nối của van cược thiết kế theo hai dạng, dạng lắp bích và dạng nối ren. Giúp van lắp vào với mặt của đường ống.

b. Bộ phận nắp van

Bộ phận nắp van là bộ phận làm cùng chất liệu với thân van, được lắp bằng ren hoặc cố định bởi các bulong trên thân van. Là bộ phận nâng đỡ bộ phận điều khiển, giữa hai mặt kết nối của nắp van và thân van được bịt kín bằng gioăng làm kín. Bộ phận nắp van có nhiệm vụ ngăn chặn không cho hơi và lưu chất rò rỉ ran ngoài.

c. Bộ phận trục van

Bộ phận trục van được thiết kế như một thanh kim loại có dạng hình trụ tròn. có độ cứng và chịu được áp lực cao như : Thép, Inox, Gang, Đồng. Trục van được kết nối với bộ phận điều khiển van, đầu dưới được kết nối với đĩa van thông qua các chốt, ren, hoặc bulong. Có nhiệm vụ truyền chuyển động từ bộ điều khiển xuống đĩa van

d. Bộ phận đĩa van

Bộ phận đĩa van là bộ phận trực tiếp, tiếp xúc với lưu chất trong đường ông, làm nhiệm vụ đóng, mở van. Đĩa van được cấu tạo với chất liệu cứng, chắc chắn, chịu được nhiệt độ cao, áp lực lớn. Đĩa van có dạng hình nón, hoặc hình nút chai, được gắn với đầu dưới của trục ty. Được cấu tạo với các chất liệu khác nhau như: Inox, Đồng, Gang, Thép.

e. Bộ phận điều khiển van

Bao gồm các bộ phận tay quay – tay vặn, được liên kết với đầu trên trục van làm nhiệm vụ đóng mở van. Được cấu tạo với nhiêu chất liệu khác nhau, tùy vào hãng sản xuất : Inox, Gang, Đồng, Thép., là bộ phận nhận lực và truyền lực xuống đĩa van qua trục van.

Nguyên lý hoạt động của van cầu wonil – Hàn Quốc

Van cầu Wonil – Hàn Quốc có cấu tạo đơn giản nên chúng cũng có nguyên lý hoạt động đơn giản, ta có thể hiểu như sau :

Hoạt động đóng van cầu wonil : Ban đầu van ở trạng thái mở van, ta muốn đóng van chỉ cần tác động lực quay lên bộ phận tay quay – tay vặn, quay theo chiều kim đồng hồ, lúc này trục ty chuyển động di chuyển xuống, đẩy đĩa van xuống theo, bịt kín vách ngăn ở trong thân van, ngăn chặn không cho lưu chất đi qua van. Lúc này tạo nên hiện tượng đóng van.

Hoạt động mở van cầu wonil : Khi ta muốn mở van ta tác động lực lên tay quay hoặc tay vặn quay theo chiều ngược kim đồng hồ, lúc này trục ty chuyển động di chuyển lên đồng thời nâng đĩa van ra khỏi vị trí vách ngăn, cho phép lưu chất đi qua lỗ không của vách ngăn đó. Lúc này van van ở trạng thái mở van.

Ưu điểm và nhược điểm của van cầu wonil – Hàn Quốc

Ưu điểm van cầu wonil – Hàn Quốc

1. Van cầu Wonil, có thể điều tiết lưu lượng của dòng chảy tốt,
2. Van có khả năng đóng mở tốt, ổn định
3. Van có giá thành hợp lí, rẽ
4. Van có hành trình đóng mở nhanh hơn so với van cầu
5. Van có đĩa van không gắn cố định với trục van, có thể sử dụng như van 1 chiều
6. Van cầu wonil hoạt động ổn định được ở nhiều môi trường khác nhau : Hơi, nước, khí, hóa chất, xăng dầu, nhớt….
7. Van có nhiều kích cỡ DN15 – DN1000, phù hợp cho nhiều dạng đường ống
8. Van có nhiều mẫu mã khác nhau dạng chữ ngã, dạng chữ T, dạng Z, phù hợp với nhiều lựa chọn
9. Van có kiểu lắp mặt bích và nối ren, tạo nên nhiều thuận tiện lắp đặt, kết nối van.
10. Van cầu wonil có thể lắp đặt thay thế bộ phận tay quay , tay vặn thông thường bằng bộ phận điều khiển để có thể tự động hóa vận hành mà không cần dùng tới sức người

Nhược điểm van cầu wonil – Hàn Quốc

Bên cạnh những ưu điểm nổi bật mà dòng van cầu wonil mang lại thì chúng vẩn còn một số điều hạn chế như sau:

1. Van không sử dụng phù hợp với môi trường có dạng hạt, hạt rắn
2. Dòng lưu chất đi qua bị giảm áp, lưu lượng giảm

Ứng dụng của van cầu wonil – Hàn Quốc

Với những ưu điểm vượt trội trên thì dòng van cầu wonil – Hàn Quốc chúng được các nhà đầu tư, các nhà máy, các ngành công nghiệp ứng dụng và sử dụng trong các lĩnh vực sau :

1. Van cầu wonil được lắp đặt trong các hệ thống dòng bôi trươn tuabin
2. Van được lắp đặt trong các hệ thống cấp, thoát nước sạch
3. Van được lắp đặt trong các nhà máy đóng tàu
4. Van được lắp đặt trong các hệ thông ngưng tụ khí
5. Van được lắp đặt trong hệ thống các lỗ thông nồi hơi
6. Van cầu wonil được lắp đặt trong các hệ thống ống thoát nhiệt
7. Van được lắp đặt trong các hệ thống nước làm mát nơi dòng chảy
8. Van được lắp đặt trong các hệ thống dầu nhiên liệu điều tiết dòng chảy
9. Van được lắp đặt trong các dây truyền sản xuất thực phẩm,
10. Van được lắp đặt trong các nhà máy sản xuất nước, bia , rượu, nước giải khát
11. Van cầu wonil được lắp đặt trong các nhà máy hóa chất, các nghiên cứu khoa học về hóa chất.

Các dòng van cầu wonil – Hàn Quốc được sử dụng phổ biến hiện nay.

– Van cầu Inox wonil – Hàn Quốc

– Van cầu Gang wonil – Hàn Quốc

– Van cầu Thép wonil – Hàn Quốc

– Van cầu Đồng wonil – Hàn Quốc

– Van cầu wonil lắp bích

– Van cầu wonil nối ren

– Van cầu wonil tay quay

– Van cầu wonil tay vặn

– Van cầu wonil điều khiển điện

– Van cầu wonil điều khiển khí nén

Bảng giá, Báo giá van cầu wonil – Hàn Quốc

Hiện tại công ty chúng tôi chuyên cung cấp tất cả các loại van cầu wonil, sản phẩm được sản xuất trên giây truyền hiện đại tại đất nước Hàn Quốc và được công ty chúng tôi nhập khẩu trực tiếp, Đưa van về thị trường Việt Nam để cung cấp và phân phối trên Toàn Quốc.

Mỗi sản phẩm van cầu wonil do công ty chúng tôi cung cấp đều đảm bảo về chất lượng chính hãng – Uy tín tuyệt đối. Với chế độ bảo hành lên tới 12 thánh 1 đổi 1 nếu có lỗi do nhà máy sản xuất, đầy đủ các loại giấy tờ, cấp phép đầy đủ chứng chỉ CO~CQ. Hỗ trợ vận chuyển toàn quốc !

Hãy liên hệ trực tiếp với chúng tôi qua hotline: 0865909568 (Zalo) để được tư vấn hỗ trợ lắp đặt sản phẩm van cầu wonil và báo giá van cầu wonil Hàn Quốc 24/24h, bởi các chuyên viên kỹ thuật của công ty, sẽ đồng hành cùng quý khách lựa chọn van cầu Hàn Quốc cho tới quá trình lắp đặt đi vào vận hành.

Ngoài ra chúng tôi còn cung cấp cac thông tin về sản phẩm van cầu wonil Hàn Quốc như : Hình ảnh,bảng giá van cầu wonil, thông số kỹ thuật, bản vẽ, catalogue… Rất mong được hợp tác và phục vụ quý khách. Xin chân thành cảm ơn các bạn, quý khách hàng đã lắng nghe bài viết của chúng tôi ! Chúc các bạn có một ngày làm việc vui vẻ !
