Thông tin kỹ thuật của đồng hồ nước điện từ Đài Loan

  • Chức năng chính : Đo lưu lượng nước tức thời và đo lưu lượng tổng
  • Kích thước đồng hồ nước điện từ: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500,…
  • Chất liệu đồng hồ đo nước điện từ : Thân van bằng Gang
  • Tiếp điểm : Inox 316
  • Kiểu kết nối : Lắp bích tiêu chuẩn BS
  • Điện áp sử dụng : 220VAC, 24VDC
  • Tín hiệu điều khiển : 4 – 20mA/hart protocol ngõ ra tần số 2÷8KHz giao tiếp qua giao thức RS485 dễ dàng thông báo đến tủ PLC hoặc máy tính của hệ thống
  • Lớp lót của đồng hồ đo nước điện tử : Teflon PTFE
  • Nhiệt độ làm việc : -10 đến 150độ C
  • Áp lực làm việc : PN16
  • Môi trường làm việc :Nước, nước thải, nước nóng, hơi nóng,…
  • Màn hình hiển thị : LCD, 2 dòng 16 ký tự
  • Tiêu chuẩn chống nước : IP68
  • Sai số chính xác : ± 0.5 %
  • Thời gian bảo hành : 12 tháng, đổi mới theo cơ chế 1 đổi 1 nếu lỗi của nhà sản xuất
  • Tình trạng hàng hóa : Luôn có sẵn từ DN50-DN150
  • Hãng sản xuất : Woteck
  • Đầy đủ giấy tờ CO, CQ
  • Xuất xứ : Đài Loan
Mã: DHNVK10 Danh mục: ,

Giới thiệu, đồng hồ đo nước điện từ Đài Loan

Đồng hồ đo nước điện từ Đài Loan tên tiếng anh ( Electromagnetic water flow meter ) là loại đồng hồ đo nước điện từ thông minh dùng bộ phận cảm biến điện tử để đo lưu lượng nước tức thời và đo lưu lượng tổng của dòng chảy đi qua đồng hồ trong một khoảng thời gian nhất định. Lưu lượng nước đi qua đồng hồ được đo lại theo thời gian tính bằng giờ, ngày, tháng hoặc năm. Dựa vào lưu lượng tổng ta có thể biết được mức độ hoạt động của hệ thống giúp tiện quan sát và vận hành điều chỉnh hệ thống.

Đồng hồ đo lưu lượng nước điện từ Đài Loan là loại đồng hồ đo nước dạng điện từ do hãng Woteck của Đài Loan sản xuất. Việc sản xuất theo tiêu chuẩn Châu Âu nên đảm bảo tối đa về chất lượng cũng như độ chính xác về lưu lượng mà đồng hồ đo được.

Đồng hồ nước điện từ chúng được ứng dụng cho 2 môi trường khác nhau là nước thải và nước sạch, từ đó ta có đồng hồ đo nước thảiđồng hồ đo nước sạch. Lớp lót bên trong phần ống của thân đồng hồ là nơi tiếp xúc trực tiếp với dòng chảy lưu chất nên được chế tạo bằng chất liệu Teflon PTFE, đây là lớp lót có khả năng chịu nhiệt độ cao, chống ăn mòn rất tốt

Một số hình ảnh loại đồng hồ nước điện từ Đài Loan

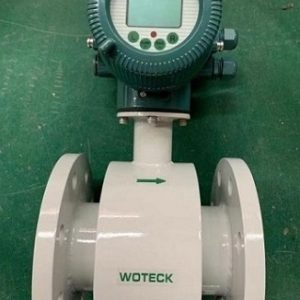

Đồng hồ đo nước điện từ woteck
Đồng hồ đo nước điện từ woteck
Thiếu bị cảm biến của đồng hồ đo nước điện tử
Thiếu bị cảm biến của đồng hồ đo nước điện tử
Đồng hồ đo lưu lượng nước điện từ
Đồng hồ đo lưu lượng nước điện từ
Đồng hồ đo lưu lượng nước điện từ dạng turbine
Đồng hồ đo lưu lượng nước điện từ dạng turbine
Đồng hồ đo nước điện từ màn hình rời woteck
Đồng hồ đo nước điện từ màn hình rời woteck
Đồng hồ đo lưu lượng nước màn hình rời
Đồng hồ đo lưu lượng nước màn hình rời

Mô tả cơ bản về đồng hồ đo lưu lượng nước điện từ Đài Loan Woteck

Đồng hồ đo nước điện tử Woteck chúng được chế tạo đa dạng về kích thước (size) sau đây: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN450, DN500 phù hợp lắp đặt cho các đường ống có đường kính phi 34mm, 42mm, 49mm, 60mm, 73mm, 89mm, 114mm, 141mm, 168mm, 219mm, 273mm, 323mm, 355mm, 406mm, 457mm, 508mm

Đồng hồ nước điện từ Đài Loan mang thương hiệu Woteck có 2 phiên bản là dạng màn hình liền và màn hình rời, giúp chúng ta có nhiều sự lựa chọn lắp đặt cho hệ thống đường ống

Đồng hồ nước điện từ Woteck là chuyên sử dụng để đo lưu lượng dòng chảy cho các chất lỏng có tính dẫn điện bên trong đường ống như nước, nước thải, hóa chất, thực phẩm,… Chúng được sử dụng công nghệ cảm ứng điện từ để đo các thông số như lưu lượng tức thời, tổng lưu lượng và hiển thị các thông số đó lên trên màn hình LCD, giúp chúng ta có thể dễ dàng biết được lưu lượng nước đi qua đồng hồ nước điện từ.

– Hiện nay công ty chúng tôi đang cung cấp rất nhiều loại đồng hồ nước điện từ mang thương hiệu woteck Đài Loan và đã được chúng tôi đăng ký nhà phân phối độc quyền tại thị trường Việt Nam, sản phẩm có rất nhiều loại khác nhau từ chất liệu thép cacbon cho đến Inox giúp chúng có thể làm việc phù hợp trong nhiều môi trường, đặc biệt chúng còn được thiết kế riêng một loại đồng hồ đo nước tuabine chuyên sử dụng để đo nước cất, nước Ro, hay nước sạch.

– Sản phẩm đồng hồ nước điện tử được công ty chúng tôi nhập khẩu trực tiếp từ Đài Loan đưa về thị trường Việt Nam với số lượng lớn, đầy đủ các mẫu mã, kích thước lớn nhỏ từ DN15 đến DN1000 nhằm cung cấp và phân phối trên toàn quốc, đồng hồ đo nước điện từ luôn đảm bảo hàng chất lượng cao, đầy đủ các loại giấy tờ, chứng chỉ Co/Cq, Hỗ trợ giao hàng trên toàn quốc, Rất hân hạnh khi được hợp tác cùng quý khách hàng. Trân Trọng!

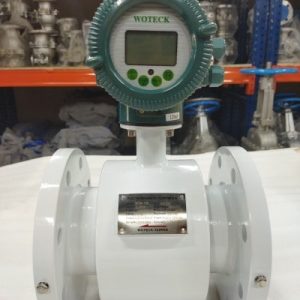

Đồng hồ đo lưu lượng nước điện từ
Đồng hồ đo lưu lượng nước điện từ

Hình ảnh về đồng hồ đo lưu lượng nước woteck Đài Loan

Thông tin kỹ thuật của đồng hồ nước điện từ Đài Loan

  • Chức năng chính : Đo lưu lượng nước tức thời và đo lưu lượng tổng
  • Kích thước đồng hồ nước điện từ: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500,…
  • Chất liệu đồng hồ đo nước điện từ : Thân van bằng Gang
  • Tiếp điểm : Inox 316
  • Kiểu kết nối : Lắp bích tiêu chuẩn BS
  • Điện áp sử dụng : 220VAC, 24VDC
  • Tín hiệu điều khiển : 4 – 20mA/hart protocol ngõ ra tần số 2÷8KHz giao tiếp qua giao thức RS485 dễ dàng thông báo đến tủ PLC hoặc máy tính của hệ thống
  • Lớp lót của đồng hồ đo nước điện tử : Teflon PTFE
  • Nhiệt độ làm việc : -10 đến 150độ C
  • Áp lực làm việc : PN16
  • Môi trường làm việc :Nước, nước thải, nước nóng, hơi nóng,…
  • Màn hình hiển thị : LCD, 2 dòng 16 ký tự
  • Tiêu chuẩn chống nước : IP68
  • Sai số chính xác : ± 0.5 %
  • Thời gian bảo hành : 12 tháng, đổi mới theo cơ chế 1 đổi 1 nếu lỗi của nhà sản xuất
  • Tình trạng hàng hóa : Luôn có sẵn từ DN50-DN150
  • Hãng sản xuất : Woteck
  • Đầy đủ giấy tờ CO, CQ
  • Xuất xứ : Đài Loan
Đồng hồ đo lưu lượng nước điện từ Woteck
Đồng hồ đo lưu lượng nước điện từ Woteck

Mời các bạn xem video cách cài đặt thông số trên đồng hồ đo nước điện từ

Cấu tạo và nguyên lý hoạt động đồng hồ đo nước điện từ Đài Loan

Cấu tạo Đồng hồ đo nước điện tử Woteck gồm có 2 phần: Phần thân đồng hồ + Phần màn hình đồng hồ

Phần thân đồng hồ nước điện tử

– Phần thân đồng hồ đo nước điện từ khác với các loại đồng hồ nước cơ thông thường dạng đồng hồ đo nước điện tử được cấu tạo van khá đặc biệt phần thân của đồng hồ hoàn toàn rỗng cho phép lưu lượng nước chạy qua mà không bị vật cản.

– Thân đồng hồ được đúc nguyên khối bằng nhựa, inox hoặc gang Đồng hồ đo nước điện từ được lót 1 lớp EPOXY. Phụ kiện cảm biến (serson nằm bên trong đệm PTFE). Thân có kết nối bằng mặt bích hoặc rắc co với hệ thống của đường ống.

Phần màn hình đồng hồ

Mặt đồng hồ đo nước điện từ bao gồm nhiều các chi tiết bảng mạch, màn hình LED hiển thị, bộ đếm cảm biến, bộ chuyển đổi tín hiệu, vị trí cấp nguồn điện.

– Bộ phát và nhận: Khi có lưu chất chạy qua đồng hồ nước điện từ khi đó bộ cảm biến được lắp ở bên trong PTFE sẽ nhận tín hiệu và có nhiệm vụ lưu chữ và chuyền về cho các bản mạch và bản mạch có nhiệm vụ thu thập dữ liệu để cho ra con số hiễn thị trên màn hình

– Màn hình hiển thị điện tử của đồng hồ nước điện từ Woteck gồm các thông số như sau: Tổng lưu lượng nước hoặc lưu chất đã đi qua đường ống, lưu lượng nước chảy qua tức thời, tốc độ dòng chảy.

Cấu tạo đồng hồ đo nước điện từ woteck Đài Loan
Cấu tạo đồng hồ đo nước điện từ woteck Đài Loan

Nguyên lý hoạt động đồng hồ đo nước điện từ Đài Loan – Woteck.

– Nguyên lý hoạt động của đồng hồ đo nước điện từ Woteck Đài Loan cũng khá đơn giản và dễ hiểu vì nó hoạt động độc lập không khó cho người sử dụng và lắp đặt đồng hồ.

Đồng hồ đo nước điện từ Woteck – Đài Loan hoạt động theo cảm biến đồng hồ nó cho phép phát hiện dòng chảy. Bên trong thân đồng hồ có cuộn dây điện từ tạo ra từ trường và điện cức bắt được với điện áp. Vì vậy, dù không có vật thể đo dòng chảy bên trong đường ống của đồng hồ đo nước điện từ thì khi đó vẫn có thể đo được.

Mời các bạn xem video để hiểu hơn về nguyên lý làm việc của đồng hồ

Ứng dụng đồng hồ đo nước điện từ Đài Loan – Woteck.

Đồng hồ đo lưu lượng điện tử được ứng dụng trong rất nhiều ngành nghề khác nhau, sản phẩm đa dạng về mẫu mã cũng như kích thước của đồng hồ giúp chúng có thể ứng dụng cho nhiều hệ thống lớn nhỏ hiện nay:

Đồng hồ đo nước điện từ chúng được sử dụng phổi biến trên thị trường hiện nay được dùng để đo lưu lượng nước sạch, nước thải, sữa, bùn, bê tông và nhiều loại chất lỏng khác.

Đồng hồ đo lưu lượng điện từ được ứng dụng trong các trạng cung cấp nước, các nhà máy và các hệ thống sử lý nước thải sinh hoạt hay nước thải ở các khu công nghiệp.

Đồng hồ đo nước dạng điện từ được ứng dụng trong các hệ thống bơm nước, hệ thống PCCC, đường ống PCCC,… chúng còn được sử dụng rộng rãi trong các nghành lọc hóa dầu, hàng hải, đóng tàu, …

Ứng dụng đồng hồ đo nước điện từ Đài Loan
Ứng dụng đồng hồ đo nước điện từ Đài Loan

Mỗi trường làm việc của đồng hồ đo lưu lượng nước điện từ

Đồng hồ nước điện từ Woteck là thiết bị nắm vai trò quan trọng trong các hệ thống đường ống dẫn nước hiện nay, chúng được ứng dụng chính vào các hệ thống đường ống dẫn nước nhằm mục đích đo lưu lượng nước đi qua từ đó có thể nhận biết được lượng nước đi qua để điều chỉnh hệ thống phù hợp với yêu cầu.

Mỗi trường làm việc của đồng hồ đo nước điện từ Đài Loan
Mỗi trường làm việc của đồng hồ đo nước điện từ Đài Loan

-Một số nhà máy sử dụng đồng hồ đo nước điện tử như :

  • Nhà máy sản xuất, chế biến thực phẩm
  • Nhà máy xử lí nước sạch
  • Nhà máy xử lí nước thải
  • Nhà máy sử lý hóa chất
  • Nhà máy sản xuất phân đạm, nước giải khát…

Đồng hồ đo lưu lượng nước điện tử chúng được sử dụng để quan sát trực tiếp các lưu lượng tức thời, lưu lượng tổng hay tốc độ dòng chảy… ở ngay phía trên mặt đồng hồ. Ngoài ra thì dòng đồng hồ nước điện tử chúng còn có các tính năng kết nối với các hệ thống, thiết bị khác để giúp quan sát, điều khiển lưu lượng thông qua tín hiệu analog 4~20 mA, tín hiệu truyền thông modbus RS 485 giúp chúng ta có thể biết được thông số từ tủ điện của nhà máy

Ưu điểm và nhược điểm của đồng hồ đo nước điện từ Đài Loan – Woteck.

Ưu điểm của đồng hồ đo nước điện từ

– Hiện nay dòng đồng hồ nước điện từ Woteck – Đài Loan rất được nhiều khách hàng chọn lựa và sử dụng được xem là thiết bị không thể thiếu trong các hệ thống đường ống bởi chúng có nhiều ưu điểm nổi bật như:

  • Đồng hồ đo nước điện từ chúng có kết quả đo hiển thị số dạng màn hình led, dễ dàng quan sát và cho kết quả chính xác hơn đồng hồ nước thải dạng cơ.
  • Hiển thị được thông số lưu lượng nước tổng, lưu lượng nước tức thời và tốc độ chảy của nước.
  • Sử dụng tín hiệu analog 4 – 20mA truyền tín hiệu về tủ điều khiển cũng như máy tính một cách dễ dàng.
  • Kích thước đồng hồ rất đa dạng từ DN25 – DN600, lắp đặt phù hợp cho nhiều hệ thống đường ống từ bé đến lớn. Trong khi dạng đồng hồ nước thải dạng cơ thường chỉ có kích thước từ DN50 – DN400.
  • Đồng hồ đo lưu lượng nước điện từ Đài Loan có lớp lót PTFE dùng tốt cho nước thải chứa chất ăn mòn hóa học, hóa chất.
  • Độ chính xác rất cao, sai số nhỏ. Đồng hồ nước điện từ có thể sử dụng trong môi trường độ ẩm cao với tiêu chuẩn kháng nước IP68.
  • Độ bề cao do được chế tạo từ các hợp chất chống ăn mòn và oxi hóa rất tốt đó là: SUS 316L, thép các bon 321, gioăng làm kín PTFE.
  • Đồng hồ đo nước thải điện tử có độ bền cao do được chế tạo từ các hợp chất chống ăn mòn và oxi hóa rất tốt đó là: SUS 316L, thép các bon 321, gioăng làm kín PTFE.
  • Chịu được nhiệt độ cao, áp lực cao
Đồng hồ đo nước điện từ Đài Loan Woteck
Đồng hồ đo nước điện từ Đài Loan Woteck

Nhược điểm lưu lượng kế dạng điện từ

– Khi đồng hồ đo nước làm việc chúng luông phải có nguồn điện cấp vào hệ thống cho đồng hồ

– Không thể hoạt động ở các môi trường không có tính dẫn điện hoặc độ dẫn điện thấp. Ở mức độ dẫn điện tối thiểu phải đạt là 5µm/s thì thiết bị đo lưu lượng điện tử mới có thể hoạt động và đo lưu lượng của dòng lưu chất được.

– Có thể kháng nước nhưng chúng không thể ngâm đồng hồ dưới nước được nếu dùng dưới nước thì nên dùng đồng hồ điện từ có màn hình rời có thể khắc phục được nhược điểm này.

– Dòng đồng hồ điện từ có giá thành cao hơn đồng hồ dạng cơ

– Lắp đặt và vận hành cần kỹ sư có am hiểu về hệ thống tự động hóa hoặc người đã lắp đặt lâu năm

Những điểm cần lưu ý khi lắp đồng hồ nước điện tử Woteck

  1. Đảm bảo đủ không gian để tạo điều kiện cho việc sửa chữa và bảo trì.
  2. Cài đặt phụ trước khi lắp đồng hồ nước.
  3. Chỉ xác định chính xác khi đầu vào của hồ là 10 lần (tối thiểu 5 lần) và đầu tiên của đường kính là 5 lần (ít nhất 3 lần) đường kính của đồng hồ đo. (Nếu có van, khuỷu tay, bơm, vv trên mặt trước của hồ, cần duy trì nhiều hơn đường thẳng.)
  4. Văn bản và giảm áp phải được cài đặt theo sau tốt nhất của đồng hồ.
  5. Khi lắp đồng hồ nước điện tử, hãy cẩn thận không cho phép cát hoặc chất lạ vào, và đảm bảo lắp nó theo chiều ngang.
  6. Đảm bảo rằng hướng dòng chảy của chất lỏng khớp với hướng mũi tên trên thân.
  7. Đặt đồng hồ đo nước điện từ để nó không đóng băng và đóng băng vào mùa đông.
  8. Đồng hồ nước là một dụng cụ chính xác, không bị rung động mạnh hoặc các va chạm bên ngoài.
  9. Khi vận chuyển và xếp dỡ, hãy đảm bảo mang theo hộp bảo vệ và không làm hỏng đường ống (thiết bị) và phải được kiểm tra bởi cơ quan có thẩm quyền quốc gia về độ chính xác là tốt nhất.

Cách lắp đặt đồng hồ đo nước điện từ Đài Loan – Woteck.

Hình ảnh lắp đặt đồng hồ đo nước điện tử Đài Loan
Hình ảnh lắp đặt đồng hồ đo nước điện tử Đài Loan

– Dưới đây là các cách lắp đặt đồng hồ đo lưu lượng nước điện từ mà tôi muốn chia sẻ cho các bạn để giúp các bạn hiểu hơn về cách thức lắp đặt để có thể đạt được hiệu quả tốt nhất khi sử dụng.

Mời các bạn xem video lắp đặt đồng hồ đo nước điện từ thực tế của chúng tôi.

*Bài viết dưới đây là tường cách lắp đặt theo từng môi trường khác nhau của dòng đồng hồ đo nước điện từ

Cách lắp đồng hồ đo nước điện từ xả thải tự nhiên

Cách lắp đặt đồng hồ đo nước điện tử tự nhiên
Cách lắp đặt đồng hồ đo nước điện tử tự nhiên

– Nếu như nhà máy muốn sử dụng phương pháp xả nước thải tự nhiên. Thì cách lắp đặt đồng hồ đo nước điện tử tốt nhất chúng ta cần phải tạo thành một biên dạng hình chữ U. Tức là hạ thấp vị trí lắp đặt của đồng hồ xuống so với đường ống xả thải như trên hình để có được hiệu quả tốt nhất.

Đặt ra các câu hỏi tại sao phải làm như vậy ?

– Khi chúng ta xả thải tự nhiên thì lưu lượng nước đi qua đồng hồ sẽ rất thấp. Nếu lượng nước đi qua đồng hồ nhỏ không ngập 2 cảm biến của đồng hồ đo lưu lượng thì lúc này đồng hồ sẽ Không Đo Được, dẫn đến việc không thu được số liệu trên màn hình hiễn thị của đồng hồ.

– Để khắc phục điều này thì chúng ta cần tạo một đường ống hình chữ U để nước luôn đọng lại khu vực lắp đồng hồ. Chỉ cần một lượng nước thải nhỏ đi qua đồng hồ thì vẫn đảm bảo được là đồng hồ nước điện từ sẽ đo được lưu lượng nước.

Lưu lượng xả thải tự nhiên quá bé thì làm thế nào ?

Đối với các thương hiệu lớn như Woteck sẽ có nhiều tuỳ chọn để làm tăng độ chính xác của việc đo lưu lượng nước. Đồng hồ đo nước điện tủ Woteck cho chúng ta 3 sự lựa chọn lưu lượng :

  • 1/60 tương đương 0.2 m/s
  • 1/100 tương đương 0.12 m/s
  • 1/200 tương đương 0.06 m/s
Bảng tra lưu lượng đồng hồ điện từ Đài Loan
Bảng tra lưu lượng đồng hồ điện từ Đài Loan

– Từ kích thước DN20 trở lên sẽ cho chúng ta 3 sự lựa chọn khác nhau đó là 1/60, 1/100 và 1/200 m/s. Lưu lượng min càng nhỏ khả năng cảm nhận tốc độ dòng chảy càng thấp và độ chính xác mang lại càng cao.

– Như vậy đối với những trường hợp xả thải tự nhiên chúng có hai phương án làm tăng độ chính xác khi đi qua đồng hồ đo lưu lượng dạng điện từ:

  • Lựa chọn lưu lượng min thấp. Nếu sử dụng lưu lượng min của đồng hồ nhỏ hơn lưu lượng xả thải tự nhiên thì không cần hạ độ cao của đường ống ngay vị trí lắp đồng hồ đo lưu lượng. (lời khuyên các bạn vẩn có thể lắp đồng hồ thấp hơn hệ thống đường ống)
  • Khi lưu lượng xả thải tự nhiên quá nhỏ so với lưu lượng của đồng hồ. Thì chúng ta cần phải xây dựng một hố Ga nhằm hạ thấp độ cao của vị trí lắp đồng hồ sao cho tạo thành đường ống hình chữ U. Vị trí thấp nhất của đường ống là vị trí lắp đồng hồ đo lưu lượng.

Cách lắp đặt đồng hồ điện từ hạn chế bong bóng trong đường ống

Hình ảnh cách lắp đặt đồng hồ đo nước điện tử
Hình ảnh cách lắp đặt đồng hồ đo nước điện tử

– Đối với các trường hợp đường ống có sử dụng máy bơm nước chúng ta cần lưu ý vị trí lắp đặt của đồng hồ nước điện từ sao cho hạn chế bong bong trong quá trình bơm nước. Sai số do lắp đặt chiếm tỉ lệ rất lớn trong các trường hợp đo lưu lượng nước bị sai (Các bạn nên làm theo lời của kỹ thuật để đạt hiệu quả tốt nhất khi sử dụng).

Cách lắp đồng hồ đo nước điện từ đường ống cao tăng dần và ống nghiêng

Cách lắp đặt đồng hồ đo nước điện tử
Cách lắp đặt đồng hồ đo nước điện tử

– Cách lắp đặt đồng hồ nước điện từ trên đường ống tăng dần giúp lượng nước luôn được giữ trong đường ống và làm tăng độ chính xác khi đo. Khi bơm dừng nước tại vị trí cao nhất sẽ chảy một phần ra ngoài nhưng nước tại vị trí lắp đồng hồ luôn đầy. Chỉ cần một lượng nước nhỏ đi qua thì đồng hồ vẫn đo được.

Cách lắp đồng hồ điện từ woteck đài loan đường ống thẳng

Cách lắp đặt đồng hồ đo nước đường ống thẳng
Cách lắp đặt đồng hồ đo nước đường ống thẳng

Khi lắp đồng hồ đo lưu lượng nước dạng điện từ, khi sử dụng bơm thì điều quan trọng nhất là phải đảm bảo rằng đủ khoảng cách sao cho không bị rung ngay vị trí lắp đồng hồ đo lưu lượng.

– Khi lựa chọn đồng hồ đo nước điện từ cần lưu ý lưu lượng lớn nhất của đồng hồ có thể đo được là bao nhiêu. Lưu lượng lớn nhất phải lớn hơn lưu lượng của bơm nước thì mới đạt hiệu quả do chính xác.

– Điều quan trọng khi lắp đồng hồ đo lưu lượng nước điện từ có ống nằm ngang là phải có thêm 1 van một chiều được lắp đặt sau đồng hồ. Van một chiều này có nhiệu vụ là sẽ giữ lại lượng nước luôn có trong ống khi tắt máy bơm nước. Khi máy bơm nước hoạt động lại đồng hồ sẽ đo tiếp và không bị sai số (nên lắp đặt thêm cả y lọc để giúp cho các hệ thống trên đường ống có tuổi thọ cao hơn)

– Khoảng cách giữa đồng hồ đo nước điện từ và các van co và các thiết bị trên đường ống cần đảm bảo nhỏ nhất là gấp 5 lần kích thước trên đường ống (tuy nhiên bạn cần đọc lại hướng dẫn sữ dụng của đồng hồ mà bạn sử dụng bỡi mỗi hãng sẽ có cách lắp đặt khác nhau)

Đồng hồ đo lưu lượng nước điện từ Woteck
Đồng hồ đo lưu lượng nước điện từ Woteck

Lựa chọn đồng hồ đo nước điện từ Đài Loan – Woteck.

– Để lựa chọn loại đồng hồ đo nước điện từ tốt, phù hợp với hệ thống chúng ta cần lựa chọn theo một số tiêu chí sau đây:

  • Lựa chọn đồng hồ có kích cỡ phù hợp với đường ống cần lắp đặt
  • Lựa chọn loại đồng hồ đo nước thải hoặc nước sạch để đảm bảo độ bền cũng như mức độ hoạt động tốt nhất
  • Kiểm tra và chọn lựa đồng hồ qua hình dạng bên ngoài, đảm bảo đồng hồ mới 100% và không bị trầy xước hay biến dạng
  • Lựa chọn đơn vị cung cấp uy tín chính hãng, có đầy đủ giấy tờ CO, CQ

Lựa chọn đồng hồ lưu lượng nước thông thường cần để ý những điều sau đây:

Đồng hồ nước có dải hoạt động khác nhau tùy thuộc vào mô hình và có một khu vực không lưu lượng không đo được một phần mà không thể đo được chính xác 100% tùy thuộc vào lượng tốc độ dòng chảy. Ngoài ra, khi đồng hồ nước vượt quá công suất cho phép, đồng hồ nước nhanh chóng giảm tuổi thọ và trở nên bất thường. Vì lý do này, cần phải xem xét áp suất toàn diện việc cấp nước và thoát nước của bể chứa, máy bơm, số thiết bị cấp nước, vv…, và tính toán tốc độ dòng chảy tối thiểu và tối đa…

Đặc biệt, khi áp lực của ống thoát nước cao trong thiết bị cấp nước mà trong đó bể chứa được lắp đặt ở tầng hầm, một lưu lượng nước quá lớn có thể chảy trong bể chứa trong một thời gian ngắn. Trong những trường hợp như vậy, cần phải lắp một van dòng chảy liên tục hoặc van giảm áp suất. Ngay cả khi thiết bị đo nước chênh lệch với đường ống lớn nhỏ kích thước không phù hợp cũng được lắp đặt thì có thể xảy ra sự cố hoặc số lượng nước không chính xác hay xảy ra sự thay đổi trạng thái sử dụng tiếp sau đó.

Phân loại đồng hồ đo nước điện từ Đài Loan – Woteck.

Đồng hồ đo nước điện từ turbine Woteck – Đài Loan

Đồng hồ đo nước điện từ Turbine là dạng đồng hồ điện từ được sử dụng để đo những lưu lượng tổng của dòng chảy trong hệ thống đường ống nước đi qua thân đồng hồ. Dòng đồng hồ đo nước điện từ này có cánh quạt (turbine) chuyên dùng để đo trong các môi trường chất lỏng không có tạp chất như dầu, nhớt, Không nên để đồng hồ đo trong môi trường có chất lỏng sệt, đặc dẫn tới ảnh hưởng đến cánh quạt và cảm biến điện từ.

Đồng hồ đo nước điện từ turbine Woteck - Đài Loan
Đồng hồ đo nước điện từ turbine Woteck – Đài Loan

*Thông số kỹ thuật:

  • Đo Lưu Lượng Tức Thời Và Lưu Lượng Tổng
  • Model Sử Dụng Là: WTYG
  • Kích thước : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN25, DN300,…
  • Đồng Hồ Đo Điện Từ Kiểu: Turbine (Cánh Quạt)
  • Kích Thước Đường Ống: DN15 – DN200
  • Vật Liệu Sản Xuất Đồng Hồ: Inox 304, 316
  • Tín Hiệu: Analog 4 – 20 Ma
  • Nhiệt Độ Làm Việc: Từ -10 Đến 180 Độ C
  • Áp Lực Làm Việc: PN10/16
  • Sử Dụng Điện Áp: 24V, 220V, Dùng Pin
  • Đạt Các Tiêu Chuẩn: IP65, IP67
  • Màn Hình Hiển Thị: LCD Độ Nét Cao
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng

Đồng hồ đo hơi điện từ Woteck – Đài Loan

Đồng hồ đo lưu lượng hơi điện từ là thiết bị đồng hồ thông minh được sử dụng để đo lưu lượng hơi trong hệ thống đường ống dựa trên nguyên lý cảm biến điện từ để đo lưu lượng tổng và lưu lượng tức thời, kết quả đo được hiển thị trên màn hình LED hoặc LCD. Với khả năng đo kết quả chính xác, độ bền cao, đồng hồ đo hơi dạng điện từ được sử dụng ngày càng phổ biến trong các hệ thống đường ống hơi của nhà máy.

Đồng hồ đo hơi điện từ Woteck - Đài Loan
Đồng hồ đo hơi điện từ Woteck – Đài Loan

*Thông số kỹ thuật:

  • Kích thước : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN25, DN300,…
  • Vật liệu điện cực: Inox 316L
  • Cấp độ bảo vệ: IP66/67
  • Chất liệu : Inox 316
  • Môi trường sử dụng : Hơi nước, hơi nóng
  • Nhiệt độ làm việc : Max 200 độ C
  • Áp lực : 16 bar
  • Kiểu đồng hồ : Điện từ
  • Dạng kết nối :Lắp bích
  • Tiêu chuẩn : BS, JIS10K
  • Điện áp : 24V, 220V hoặc dùng pin
  • Tiêu chuẩn : IP67, IP68
  • Tín hiệu xuất : Analog 4÷20mA (có tùy chọn thêm RS485…)
  • Màn hình hiển thị : LCD, LED
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng

Đồng hồ đo nước thải điện từ Đài Loan – Woteck

Đồng hồ đo nước thải điện từ là một dạng đồng hồ thường được lựa chọn lắp cho hệ thống đường ống vì chúng không gây trở ngại, tiết kiệm chi phí cho các hóa chất và bùn tích cực và cung cấp đo lưu lượng thể tích chính xác cao. Một loạt các vật liệu lót, tùy chọn điện cực và kích thước đường dây chứa một loạt các ứng dụng quy trình.

– Ngoài ra, đồng hồ đo từ trường có lợi khi chúng có thể đo chất lỏng hai chiều, có hiệu quả cho cả tốc độ dòng chảy rất thấp và cao và không bị thay đổi trong các biến quy trình.

Đồng hồ đo nước thải điện từ Đài Loan - Woteck
Đồng hồ đo nước thải điện từ Đài Loan – Woteck

*Thông số kỹ thuật:

  • Kích thước: 15A – 600A – 2600A
  • Vật liệu thân: Gang đúc, mặt bích thép, sơn Epoxy
  • Vật liệu đệm: PTFE chịu nhiệt độ và tính ăn mòn, hestalyoy hoặc titan chịu được axit và môi trường khắc nhiệt nhất.
  • Kiểu đo điện tử: Tức thời và lưu lượng tổng
  • Độ sai số: ± 0,5%
  • Phiên bản Compact (màn hình và senso dính liền) cho đường ống nổi hoặc Remote (màn hình và senso tách rời) cho hố ga hoặc đường ống đi chìm.
  • Cấp độ bảo vệ: IP68, IP65
  • Điện áp: 220VAC, 24V DC/AC
  • Tín hiệu ra: Analog 4÷20mA/hart protocol, tín hiệu xung
  • Màn hình hiển thị: LCD 2 dòng 16 ký tự
  • Nhiệt độ làm việc: Max 150ºC
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng.

Đồng hồ đo nước sạch điện từ Đài Loan – Woteck

Đồng hồ đo nước sạch điện từ là loại đồng hồ thông minh dùng bộ phận cảm biến điện tử để đo lưu lượng nước tức thời và đo lưu lượng tổng của dòng chảy đi qua đồng hồ trong một khoảng thời gian nhất định. Lưu lượng nước đi qua đồng hồ được đo lại theo thời gian tính bằng giờ, ngày, tháng hoặc năm. Dựa vào lưu lượng tổng ta có thể biết được mức độ hoạt động của hệ thống giúp tiện quan sát và vận hành điều chỉnh hệ thống

Đồng hồ đo nước sạch điện từ Đài Loan - Woteck
Đồng hồ đo nước sạch điện từ Đài Loan – Woteck

*Thông số kỹ thuật:

  • Chức năng chính : Đo lưu lượng nước tức thời và đo lưu lượng tổng
  • Kích thước đồng hồ : DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500,…
  • Chất liệu đồng hồ: Thân van bằng Gang, Thép carbon, Inox SUS304 – 316
  • Tiếp điểm: Inox 316
  • Kiểu kết nối: Lắp bích tiêu chuẩn BS
  • Điện áp sử dụng: 220VAC, 24VDC hoặc Battery 3,2V
  • Tín hiệu điều khiển: 4 – 20mA
  • Lớp lót đồng hồ: Teflon PTFE
  • Nhiệt độ làm việc : -10 đến 150 độ C
  • Áp lực làm việc: PN16
  • Môi trường làm việc : nước, nước thải, nước nóng, hơi nóng,…
  • Màn hình hiển thị : LCD, 2 dòng 16 ký tự
  • Tiêu chuẩn chống nước: IP65, IP68
  • Sai số chính xác : ± 0.5 %
  • Thời gian bảo hành : 12 tháng, đổi mới theo cơ chế 1 đổi 1 nếu lỗi của nhà sản xuất
  • Tình trạng hàng hóa : Luôn có sẵn từ DN50-DN250
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng

Đồng hồ đo nước điện từ màn hình liền Đài Loan – Woteck

Đồng hồ đo lưu lượng nước điện từ màn hình liền Woteck Đài Loan chuyên dùng để đo nước cấp, nước thải và nhiều chất lỏng khác, hiện nay được nhập khẩu trực tiếp và phân phối độc quyền bởi Tuấn Hưng Phát.

Đồng hồ đo nước điện từ màn hình liền là thiết bị đo thông minh, hoạt động với độ bền và chính xác cao, dễ vận hành, đa chức năng với tín hiệu analog 4 ~ 20 mA. Chúng tôi luôn có sẵn số lượng lớn, sẵn sàng phục vụ mọi công trình với đầy đủ kích cỡ, đặt biệt đây là sản phẩm độc quyền nên giá thành siêu tốt, độ cạnh tranh cao và chế độ bảo hành dài hạn với cơ chế hấp dẫn.

Đồng hồ đo nước điện từ màn hình liền
Đồng hồ đo nước điện từ màn hình liền

*Thông số kỹ thuật

  • Kích cỡ: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500…
  • Thân van: Gang
  • Lớp lót: PTFE
  • Tiếp điểm: inox SUS316
  • Điện áp sử dụng: 220V, 24V
  • Tín hiệu điều khiển: 4 – 20 mA
  • Nhiệt độ làm việc: -10 – 150 độ C
  • Dạng đo: đo lưu lượng tức thời và lưu lượng tổng
  • Tiêu chuẩn: IP68
  • Màn hình hiển thị: LCD 2 dòng 16 kí tự
  • Cấp độ chính xác: trên dưới 0.5%
  • Áp lực làm việc: 16 bar
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng

Đồng hồ đo nước điện từ màn hình rời Đài Loan – Woteck

Đồng hồ đo nước điện từ màn hình rời là loại đồng hồ thông minh dùng bộ phận cảm biến điện tử để đo lưu lượng nước tức thời và đo lưu lượng tổng của dòng chảy đi qua đồng hồ trong một khoảng thời gian nhất định. Lưu lượng nước đi qua đồng hồ được đo lại theo thời gian tính bằng giờ, ngày, tháng hoặc năm. Dựa vào lưu lượng tổng ta có thể biết được mức độ hoạt động của hệ thống giúp tiện quan sát và vận hành điều chỉnh hệ thống.

Đồng hồ đo nước điện từ màn hình rời Đài Loan
Đồng hồ đo nước điện từ màn hình rời Đài Loan

*Thông số kĩ thuật đồng hồ nước điện tử màn hình rời

Đồng hồ đo lượng nước điện từ màn hình rời là đồng hồ đo lưu lượng nước sử dụng công nghệ cảm ứng điện từ để đo và hiển thị các thông số chính xác lên màn hình LCD như lưu lượng tức thời, tổng lưu lượng, tín hiệu, tốc độ dòng chảy,…

  • Vật liệu: thân gang
  • Tiếp điểm đo: inox 316
  • Kiểu nối: mặt bích tiêu chuẩn BS/PN16
  • Lớp lót: PTFE
  • Dạng đo: điện tử màn hình rời (Remote)
  • Màn hình đo: LCD 2 dòng 16 kí tự
  • Nguồn cấp: 220VAC – 24VDC
  • Nhiệt độ làm việc max: -10 ~ 150 độ C
  • Cấp độ bảo vệ: IP68
  • Tín hiệu xuất: 4 – 20 mA
  • Thươn Hiệu: Woteck
  • Nhập Khẩu: Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng Hàng: Có Sẵn
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Co (Giấy Kiểm Định Tính Phí Nếu Cần)
  • Miễn Phí Giao Hàng

Đồng hồ nước điện từ có kiểm định được hay không? Quy trình kiểm định/hiệu chuẩn đồng hồ nước điện tử.

Mục đích của việc kiểm định đồng hồ nước điện từ như sau.

Hình ảnh kiểm định đồng hồ đo nước điện từ Đài Loan tại trung tâm kiểm định
Hình ảnh kiểm định đồng hồ đo nước điện từ Đài Loan tại trung tâm kiểm định

– Kiểm định đồng hồ nước dạng điện từ là một trong các công việc cần thiết để có thể đảm bảo được một điều quan trọng đó là thiết bị đo hoạt động một cách chính xác nhất với các thông số ghi trên thân, giấy tờ đồng hồ của nhà sản xuất.

– Hiệu chuẩn đồng hồ nước điện tử đó chính là việc kiểm tra, đánh giá chỉnh sửa lại độ chính xác của đồng hồ đo nước. Chúng giúp nó về độ chính xác ở trạng thái như ban đầu.

– Việc chúng ta kiểm định đồng hồ nước trước khi đưa sản phẩm vào sử dụng là một việc vô cùng quan trọng nói riêng và các thiết bị đo lường nói chung. Đồng hồ nước điện từ mục đích sử dụng sản phẩm đó chính là việc nó đưa ra cho ta thông tin chính xác, tức thì ở mọi thời điểm. Bởi vậy chúng ta cần phải kiểm tra trước khi đưa vào sử dụng để đồng hồ nước dạng điện tử cho kết quả đo chính xác nhất.

– Kiểm định đồng hồ nước phải được các cơ quan kiểm định chất lượng do cục kiểm định tiến hành và mỗi sản phẩm đồng hồ đo lưu lượng điện từ sau khi kiểm định xong chúng phải được gắn tem và có giấy chứng nhận kết quả kiểm định

– Khi quý khách hàng đã lựa chọn các sản phẩm đồng hồ cơ, đồng hồ nước điện tử tại công ty chúng tôi, nếu quý khách hàng có yêu cầu về kiểm định chúng tôi sẽ đưa đồng hồ nước đến các trung tâm kiểm định giúp quý khách hàng, thời gian từ 2-3 ngày sau đó chúng tôi sẽ bàn giao thiết bị lại cho khách hàng kèm với các loại giấy tờ liên quan đến kiểm định.

Giấy chứng nhận đo thử nghiệm đồng hồ đo nước điện từ
Giấy chứng nhận đo thử nghiệm đồng hồ đo nước điện từ

Các bước tiến hành kiểm định

Giấy chứng nhận kiểm định đồng hồ đo lưu lượng nước
Giấy chứng nhận kiểm định đồng hồ đo lưu lượng nước

Ở bài viết dưới đây chúng tôi chỉ nêu khái quát về các bước kiểm định để khách hàng có thể nắm sơ bộ qua. Qúy khách hàng cần thêm thông tin chi tiết vui lòng liên hệ trực tiếp cho chúng tôi để được giải đáp các thắc mắt đang vướng phải.

Dưới đây là các bước tiến hành kiểm định của cơ quan kiểm định đồng hồ đo lưu lượng nước gồm các bước sau đây:

  1. Kiểm tra bên ngoài
  2. Kiểm tra kỹ thuật
  3. Kiểm tra độ kín
  4. Kiểm tra sự ổn định của yếu tố dòng chảy
  5. Kiểm tra đo lường
  6. Xác định các điểm lưu lượng
  7. Xác định sai số tương đối

Bảng giá, báo giá đồng hồ đo nước điện từ Đài Loan – Woteck

Với 12 năm kinh nghiệm cung cấp dòng Đồng hồ nước điện từ hay còn gọi là Đồng hồ đo nước điện từ tại thị trường Việt Nam. Hiện nay công ty Tuấn Hưng Phát đang là nhà phân phối độc quyền dòng Đồng hồ nước dạng điện từ với hãng Hansung Hàn QuốcWoteck Đài Loan tại thị trường Việt Nam. Ngoài ra chúng tôi cung cấp chính hãng độc quyền dòng van điều khiển điện, khí nén mang thương hiệu Haitima Đài LoanKosaplus Hàn Quốc

Dòng đồng hồ đo nước điện từ có rất nhiều mức giá khác nhau tùy thuộc vào chất liệu, kích thước, xuất xứ,… Để có thể biết được giá thành chi tiết về sản phẩm quý khách hàng vui lòng gửi thông tin trực tiếp tới chúng tôi để nhận được báo giá chi tiết về sản phẩm.

Công ty chúng tôi luôn cam kết:

  1. Tư vấn giải pháp tối ưu nhất về van và phụ kiện đường ống.
  2. Hỗ trợ báo giá 24/7.
  3. 100% sản phẩm chính hãng, giấy tờ đầy đủ.
  4. Chứng chỉ Co/Cq
  5. Hàng có sẵn số lượng lớn tại kho, giao hành nhanh trong 24h-48h.
  6. Giá thành tối ưu nhất trên thị trường hiện nay.
  7. Bảo hành chính hãng 12tháng – 24tháng.
  8. Đổi mới khi sản phẩm gặp lỗi do nhà sản xuất.
  9. Thăm hỏi định kỳ sau bán hàng.

Hotline: 0865909568 (Zalo) hoặc Gmail: trongkhanh@tuanhungphat.vn

1 Đánh giá
5.00 1 đánh giá của khách hàng
5 100% | 1 đánh giá
4 0% | 0 đánh giá
3 0% | 0 đánh giá
2 0% | 0 đánh giá
1 0% | 0 đánh giá
Đánh giá Đồng hồ đo nước điện từ Đài Loan
Gửi ảnh thực tế
0 ký tự (Tối thiểu 10)
    +

    1. Thuan Nguyen

      Van bên mình có chất lượng rất tốt, bên mình đã mua hàng bên bạn và đang sử dụng, sắp tới bên mình cần lấy số lượng lớn để làm dự án bạn liên hệ mình qua hotline: 0868949480 nhé.

    Chưa có bình luận nào
