Van bi điều khiển điện có mắt báo giám sát hành trình

0865.909.568

  • Kích thước van: DN15 – DN200
  • Chất liệu van: Inox, Gang, Thép, Nhựa
  • Gioăng van bi: Teflon
  • Chất liệu động cơ: Hợp kim nhôm cao cấp
  • Lớp phủ: Sơn Epoxy
  • Tiêu chuẩn : IP67
  • Sử dụng điện áp: 220V, 24VDC, 380V
  • Hoạt động dạng: ON/OFF hoặc Tuyến Tính
  • Dạng van bi: 2 ngã, 3 ngã, 1 thân, 2 thân , 3 thân
  • Dạng kết nối: Lắp bích, lắp ren, rắc co
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 200 độ C
  • Thương hiệu: Kosaplus, Haitima, Alohan, Emico
  • Xuất xứ: Korea, Taiwan, Malaysia, Janpan
  • Bảo hành: 12 tháng
  • Hàng có sẵn số lượng lớn
  • Đầy đủ giấy tờ, chứng chỉ Co/Cq
  • Giao hàng tận nơi theo yêu cầu
Mã: VBDKD7 Danh mục:

1. Van bi điều khiển điện có mắt giám sát hành trình đóng mở là gì?

Van bi là một thiết bị được sử dụng để điều tiết dòng lưu chất lỏng, khí, hơi đi qua van. Van bi điều khiển điện có mắt báo giám sát hành trình cho phép dòng lưu chất đi qua van hoàn toàn theo đường thẳng hoặc bị chặn đứng lại, ít hoặc nhiều. Van bi được cấu tạo bên trong là một viên bi kim loại hình tròn có lỗ xuyên tâm xoay tròn trong gioăng làm kín. Được vận hành bằng tay quay, điều khiển bằng khí nén hoặc điều khiển bằng điện.

Van bi điều khiển điện là một thiết bị áp dụng bộ điều khiển điện, sử dụng nguồn điện 24VDC – 220VAC – 380VAC. Nó hoạt động dạng quay 90 độ hoặc các góc độ lập trình sẵn tác động lên thân van bi giúp cho van bi mở/đóng.

Van bi điều khiển điện có 2 dạng điều khiển là điều khiển ON/OFF hoặc Tuyến Tính theo từng góc độ khác nhau từ 0 đến 90 độ. Van bi điện điều khiển được kết nối với có hệ thống đường ống có kích thước nhỏ bằng dạng lắp ren, hệ thống kích thước đường ống lớn được lắp đặt bằng dạng lắp bích.

Van bi điều khiển điện có mắt báo giám sát hành trình đóng/mở là sản phẩm được sử dụng nhiều nhất điện nay. Được thiết kế bình thường như các sản phẩm van bi điện, đặc điểm chính là bộ phận mắt báo được thiết kế bằng mặt trong suốt hiển thị van đang mở/đóng ở góc độ nào.

Van bi điều khiển điện có mắt báo giám sát hành trình đóng/mở được nhâp khẩu trực tiếp từ Hàn Quốc, Đài Loam, Malaysia. Do các hãng nổi tiếng sản xuất trên dây chuyền công nghệ hàng đầu của Châu Âu như : EMICO, Kosaplus, Haitima, Alohan, Bueno.

Van bi điều khiển điện có mắt báo giám sát hành trình đóng/mở được thiết kế từ nhiều vật liệu khác nhau phù hợp với từng môi trường hoạt động: Van bi điện inox, vam bi điện gang, van bi điện thép hoặc van bi điện nhựa. Dải sản phẩm của van bi từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.

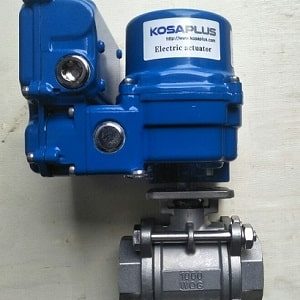

van bi điều khiển điện

>> Xem thêm sản phẩm: van bi điều khiển điện kosaplus hàn quốc

2. Thông số kỹ thuật van bi điều khiển điện có mắt báo giám sát hành trình

  • Kích thước van: DN15 – DN200
  • Chất liệu van: Inox, Gang, Thép, Nhựa
  • Gioăng van bi: Teflon
  • Chất liệu động cơ: Hợp kim nhôm cao cấp
  • Lớp phủ: Sơn Epoxy
  • Tiêu chuẩn : IP67
  • Sử dụng điện áp: 220V, 24VDC, 380V
  • Hoạt động dạng: ON/OFF hoặc Tuyến Tính
  • Dạng van bi: 2 ngã, 3 ngã, 1 thân, 2 thân , 3 thân
  • Dạng kết nối: Lắp bích, lắp ren, rắc co
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 200 độ C
  • Thương hiệu: Kosaplus, Haitima, Alohan, Emico
  • Xuất xứ: Korea, Taiwan, Malaysia, Janpan
  • Bảo hành: 12 tháng
  • Hàng có sẵn số lượng lớn
  • Đầy đủ giấy tờ, chứng chỉ Co/Cq
  • Giao hàng tận nơi theo yêu cầu

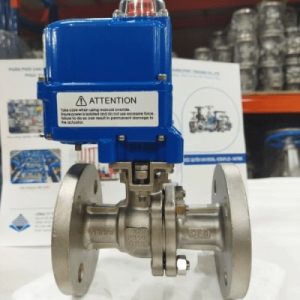

Van bi điều khiển điện kosaplus

>> Xem thêm sản phẩm: van bi 3 ngã inox vi sinh điều khiển điện

3. Cấu tạo van bi điều khiển điện có mắt báo giám sát hành trình

Nói chung, van bi điều khiển bằng điện có mắt báo giám sát hành trình nói chung cũng giống như các loại van điều khiển điện khác. Chúng đều được cấu tạo từ 2 bộ phận, cụ thể:

Van bi cơ (ball valves): kết nối với đường ống – tiếp xúc trực tiếp với lưu chất

Mô tơ điều khiển điện (Actuator Pneumatic): Dùng dòng điện để điều khiển các trạng thái đóng/mở của van

3.1. Phần van bi cơ (ball valves)

phần van bi inox

Van bi là phần tiếp xúc trực tiếp với dòng lưu chất, được làm từ nhiều vật liệu khác nhau như inox 304, inox 316, nhựa UPVC, CPVC,… Với các dạng chủ yếu như van bi 3pc, van bi 3 ngã, van bi nhựa, van bi inox.

Tùy theo môi trường và chức năng sử dụng mà chúng ta nên lựa chọn loại van nào sao cho hợp lí, để van bi được hoạt động hiêu quả nhất và tăng thêm tuổi thọ của sản phẩm.

Thông dụng nhất với dòng van bi điều khiển điện hiện nay, đó là:

  • Van bi nhựa điều khiển điện có mắt báo giám sát hành trình

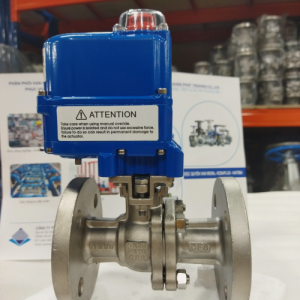

  • Van bi inox điều khiển điện có mắt báo giám sát hành trình

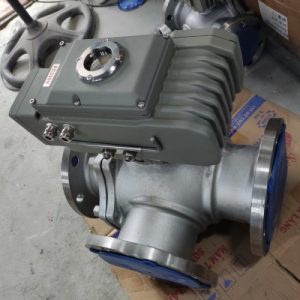

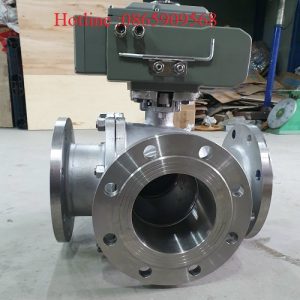

  • Van bi 3 ngã inox điều khiển điện có mắt báo giám sát hành trình

3.2. Mô tơ điều khiển điện có mắt báo giám sát hành trình

Bộ điều khiển điện

Bộ điều khiển điện có mắt báo giám sát hành trình nó có nhiều loại sử dụng các điện áp điều khiển khác nhau như điện áp xoay chiều 220VAC, điện áp 1 chiều 24VDC, điện áp 3 pha 380V. Vì vậy khi sử dụng cần kiểm tra kĩ nguồn cấp để tránh bị rủi ro về điện như chập cháy,…

Lớp vỏ động cơ được làm bằng hợp kim nhôm nguyên khối, bên ngoài được 1 lớp sơn Epoxy chống bám bụi và ăn mòn. Nhiệt độ chịu đựng của động cơ từ -20 đến 60 độ C. Ngoài van bi, động cơ còn thích thích hợp kết nối với van bướm (Van bướm điều khiển điện) theo tiêu chuẩn kết nối IS0 5211. Trên thân van có vị trí để gắn tay quay hoạt động khi mất điện.

Tiêu chuẩn chống nước IP67 được viết tắt bởi cụm từ Ingress Protection, động cơ điện được sản xuất với tiêu chuẩn chống nước IP67, giúp bảo vệ động cơ hoàn toàn khỏi tiếp xúc với các bụi độc hại và đã được thử nghiệm trong 30 phút được bảo vệ khỏi ngâm nước trong thời gian tối đa 1 mét (hoặc 3,3 feet), vì thế có khả năng sử dụng trong điều kiện có mua, nước phun vào và tình cờ rơi vào nước.

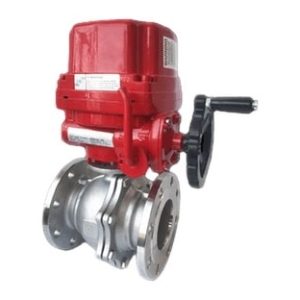

van bi điều khiển điện

4. Nguyên lý hoạt động van bi điện có mắt báo giám sát hành trình

*Khi chưa cấp điện chúng ta có thể cài đặt van bi điện ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn:

Khi cấp nguồn điện áp để điều khiển mô tơ điện 24V, 220V, 380V. Lúc này mô tơ điện chuyển động, bộ phận trục van bi được liên kết với mô tơ bằng hệ thống bánh răng cho phép chuyển động theo mô tơ điện. Hiện tượng van mở hoặc đóng xuất hiện.

Khi van bi điện đóng hoặc mở nó sẽ chạy hết một hành trình và tự động ngắt điện. Có nghĩa lúc này van bi điện sẽ giữa nguyên trạng thái khi chạy hết hành trình. Như vậy trên mô tơ điện được thiết kế thêm bộ phần trục quay bằng tay khi xảy ra mất điện đột ngột để điều chỉnh chủ động.

*Mời các bạn xem video rưới đây để hiểu hơn về cách đấu nối cũng như nguyên lý hoạt động của van bi điều khiển điện có công tắc giám sát hành trình.

5. Ưu điểm và nhược điểm của van bi điều khiển điện mắt báo giám sát hành trình

5.1. Ưu điểm của van bi điều khiển điện có mắt báo giám sát hành trình

Van bi điều khiển điện có mắt báo giám sát hành trình có những điểm mạnh như:

  • Đa dạng với nhiều loại điện áp, cả 1 chiều lần xoay chiều, 1 pha lẫn 3 pha.
  • Lưu lượng lưu chất đi qua van không bị ảnh hưởng
  • Van bi có thể kết nối với đường ống theo nhiều cách khác nhau : lắp ren, hàn, rắc co, mặt bích, thuận tiện cho quá trình lắp đặt cũng như thay thế.
  • Có thể điều khiển trực tiếp bằng công tắc điện hoặc kết nối với PLC trong tủ điều khiển
  • Có thể thay thế từng bộ phận khi gặp sự cố
  • Cấu tạo gọn gàng, chắc chắn, chịu đựng được nhiệt độ và áp suất cao, ít chiếm diện tích khi sử dụng.

5.2. Nhược điểm của van bi điện có mắt báo giám sát hành trình

– Bên cạnh những ưu điểm, van bi điện vẫn có những nhược điểm như:

  • Thời gian đóng mở chậm, thường là những giá trị đã được cài đặt sẵn của nhà máy và không tự thay đổi được
  • Kích thước van nhỏ, chỉ từ DN15 – DN200
  • Chất liệu van hạn chế, chỉ inox và nhựa là chính.
  • Thời gian đóng mở không nhanh bằng van bi điều khiển khí nén

6. Có 6 điểm cần lưu ý khi lựa chọn van bi điều khiển bằng điện có mắt báo giám sát hành trình

  1. Môi trường sử dụng van là gì? Bởi môi trường sử dụng sẽ ảnh hưởng trực tiếp đến thân van như nhiệt độ, áp suất, lưu chất trong đường ống, môi trường xung quanh,… để lựa chọn loại van inox hay nhựa cho phù hợp.
  2. Điện áp cần dùng là bao nhiêu? Vì mỗi hệ thống sẽ sử dụng các loại điện áp khác nhau như 12v, 24v, 110v, 220v, 380v. Vì vậy cần nắm rõ hệ thống đang thay thế hoặc lắp mới sử dụng loại điện áp nào để lắp đặt van phù hợp, tránh sảy ra cháy nổ.
  3. Kích cỡ van phải phù hợp với kích cỡ đường ống, kiểu nối ren hay nối bích và đúng tiêu chuẩn mặt bích
  4. Yêu cầu hệ thống cần để đóng ngắt hay điều tiết lưu lượng để sử dụng van điều khiển on/off hay tuyến tính.
  5. Lựa chọn đúng nhà cung cấp chính hãng để nhận được sản phẩm tốt, giá thành hợp lý kèm theo chế độ bảo hành sản phẩm dài hạn.
  6. Trên thị trường hiện nay đang có nhiều đơn vị các loại van công nghiệp và van điều khiển tự động. Vì vậy để tim được nhà cung cấp đáng tin cậy về chất lượng, giá cả và bảo hành là điều không phải là dễ.

7. Báo giá van bi điều khiển điện có công tắc giám sát hành trình

Dòng van bi điều khiển điện có công tắc giám sát hành trình có rất nhiều mức giá khác nhau tùy thuộc vào chất liệu, kích thước, xuất xứ,… Để có thể biết được giá thành chi tiết về sản phẩm quý khách hàng vui lòng gửi thông tin trực tiếp tới chúng tôi để nhận được báo giá chi tiết về sản phẩm.

Công ty chúng tôi luôn cam kết:

  1. Tư vấn giải pháp tối ưu nhất về van và phụ kiện đường ống.
  2. Hỗ trợ báo giá 24/7.
  3. 100% sản phẩm chính hãng, giấy tờ đầy đủ.
  4. Trữ lượng tồn kho lớn, giao hành nhanh trong 24h – 48h.
  5. Giá thành tối ưu nhất.
  6. Bảo hành chính hãng 12tháng – 24tháng.
  7. Đổi mới khi có lỗi sản phẩm.
  8. Thăm hỏi định kỳ sau bán hàng.

Hotline: 0865909568 (Zalo) hoặc Gmail: trongkhanh@tuanhungphat.vn

Cảm ơn quý khách hàng đã theo dõi bài viết của chúng tôi chúc các bạn có một ngày làm việc vui vẻ! Trân Trọng !
