Van Bi Đồng 3 Ngã

1. Van Bi Đồng 3 Ngã

Van Bi Đồng 3 Ngã chúng được mở khi lỗ của quả bi phù hợp với dòng chảy và đóng lại khi nó xoay 90 độ bằng tay cầm van. Tay cầm nằm thẳng hàng với dòng chảy khi mở, và vuông góc với nó khi đóng, giúp xác định trạng thái của van một cách dễ dàng.Sản phẩm được cấu tạo từ chất liệu đồng thau và sản phẩm van bi đồng được chúng tôi nhập khẩu trực tiếp không qua nhà phân phối lên có giá thành rẻ với đầy đủ giấy tờ CO,CQ được bảo hành 12 tháng và hỗ trợ vận chuyển tư vấn lắp đặt.

Van bi đồng 3 ngã nối ren dùng cho hệ thống tới tiêu, nhà hàng, công nghiệp sản xuất gas, xây dựng, cấp thoát nước, xử lý nước thải, xăng dầu, nồi hơi, M&E, thực phẩm, dược phẩm, hoá chất, xi măng, bột giấy, đường, đóng tàu, thuỷ điện, nhiệt điện, điện lạnh, điều hoà không khí, dệt nhuộm, may mặc, phòng cháy chữa cháy.

Van bi bằng đồng 3 ngã có 2 dạng phổ biến là L-port hay T-port, phù hợp với nhu cầu sử dụng cho các công trình. Các cổng kết hợp khác nhau của dòng chảy được thể hiện trong hình.Van dạng T port có thể kết nối bất kỳ cặp cổng, hoặc cả ba với nhau. Van chữ L port có thể kết nối cổng trung tâm vào một trong hai cổng, hoặc ngắt kết nối tất cả ba, nhưng không thể kết nối các cổng bên với nhau.Van được chế tạo với ba hướng dòng chảy môi chất. Các van bi nhiều hướng thường được dùng như một thiết bị phân chia dòng chảy. Khi vặn tay quay một góc 90 độ thì sẽ làm thay đổi hướng dòng chảy.

2. Cấu tạo và thông số kĩ thuật của van bi đồng

2.1. Cấu tạo của van bi đồng

Sản phẩm van bi này thì nó cũng có cấu tương tự như những loại van bi khác thông thường được cấu tạo từ 5 phần chính đó là :

– Thân : Được đúc bằng chất liệu đồng thau là phần chính của van chịu được nhiệt độ và áp lực cao sử dụng được trong môi trường hóa chất.

– Trục hay còn gọi là ty van : Được làm bằng inox chịu được ăn mòn ,một đầu của trục được kết nối với đĩa van đầu kia kết nối với bộ phận thực hiện hoạt động đóng mở của van

– Bi ( Đĩa) : Thường thì bộ phận này được làm từ inox dạng hình cầu được đục lỗ tùy theo dạng van

– Zoăng : Được làm bằng cao su chịu được nhiệt độ cao có tác dụng chống rỏ rỉ cho van

– Bộ phận thực hiện hoạt động đóng mở : Hiện nay trên thị trường có hai kiểu thực hiện hoạt động của van đó là điều khiển cơ thường là tay gạt và điều khiển tự động như lắp thêm bộ điều khiển điện hoặc bộ điều khiển khí nén.Tùy thuộc và yêu cầu sử dụng mà ta chọn lựa van cho hợp lý

Ngoài van còn một số bộ phận khác như ốc, bulong, đệm, phót làm kín,…

2.2. Thông số kĩ thuật

• Chấy liệu : Đồng thau
• Kích thước : DN8 – DN50
• Áp suất làm việc : 150 psi đến 1000 psi
• Nhiệt độ : -20 ° F đến + 1000 ° F
• Type: T-Port, L-Port
• Kiểu kết nối : Lắp ren
• Sản xuất theo tiêu chuẩn : BS 5154:1991
• Đường ren tiêu chuẩn : BS 21 / ISO 7-1-1994
• Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
• Nhiệt độ làm việc Max. 120oC

3. Ưu điểm của van bi 3 ngã đồng lắp ren:

– Van bi đồng 3 ngã tay gạt sử dụng thuận tiện trong việc chuyển hướng tách dòng phân chia dòng chảy giúp chúng ta vận hành và sử dụng một cách dễ dàng.

– Van bi nối ren 3 ngã làm việc trong các đường ống có thể có cặn bã van cũng có thể đóng mở tốt, giúp người vận hành dễ dàng, tránh các trường hợp bị kẹt hay bị rách doăng cao su như van bướm

– Sử dụng van bi inox 3 ngã giúp chúng ta tiết kiệm rất nhiều chi phí cho vật tư, vật liệu.

– Khi sử dụng van bi 3 ngã sẽ khiến không gian sử dụng gọn hơn, khiến chúng ta thiết kế đường ống một cách dễ dàng, thuận tiện.

Thông tin mua hàng liên hệ Hotline : 0865909568 ( Zalo ) để được báo giá cụ thể

4. Các loại van bi chúng tôi đang cung cấp

Van bi 3 ngã inox

Thông số kỹ thuật của van bi 3 ngã tay gạt

• Vật liệu : INOX 304, INOX 316, đồng, thép, nhựa
• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.
• Kết nối: Kết nối ren
• Kết nối mặt bích tiêu chuẩn: JIS 10K, BS PN16, ANSI class150, DIN PN16
• Áp suất: 16kg/cm2
• Kiểu lắp: Lắp ren hoặc lắp bích

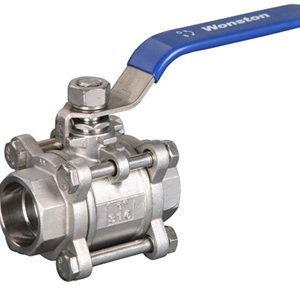

• Dạng van: 2 mảnh, 3 mảnh ghép
• Áp lực cho phép: PN16, PN25. PN45. PN65
• Gioăng làm kín: Teflon, PTFE, VITON,
• Nhiệt độ làm việc: -40 ~ 250 độ C
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, chất lỏng, rắn, khí
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan

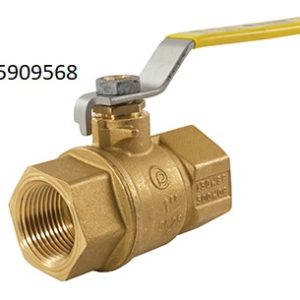

Van bi đồng tay gạt nối ren Miha MBV Kitz

Thông số kỹ thuật van bi đồng

• Vật liệu: Đồng (Au) thau
• Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/2″, 3″, 4″, 5″, 6″.
• Tiêu chuẩn: ISO 228-1-2000 / BS 5154:1991 – BS 21
• Áp suất làm việc: 16 Kg/cm2 ~ 16 Bar
• Áp lực thử: 25 – 30 Bar
• Môi trường làm việc: Nước, dầu, khí, gas
• Nhiệt độ làm việc: 120 độ C
• Kết nối: Ren (BS)
• Thương hiệu: MBV, Miha, Kitz, Bueno
• Xuất xứ: Việt Nam, Nhật Bản, Đài Loan

Bài viết trên đây là những hiểu biết của bản thân mình muốn chia sẻ đến các bạn, mong rằng nó sẽ giúp ích được cho các bạn trong việc chọn lựa loại van bi phù hợp và tối ưu nhất cho hệ thống của mình. Công ty mình chuyên cung cấp các dòng van công nghiệp trên thị thường Việt Nam như: Van bi, van bướm, van cổng, van một chiều,… đa dạng về kích thước và chất liệu giúp quý khách có nhiều sự lựa trọn khi mua hàng. Liên hệ ngay Hotline : 0865909568 ( Zalo ) để được báo giá cụ thể.
