Van Bướm Điều Khiển bằng điện

Van Bướm Điều Khiển bằng điện

Mô tả

Van Điều Khiển Bằng Điện, Van Bướm Điều Khiển Bằng Điện được Cty TNHH TM Tuấn Hưng Phát Nhập Khẩu và phân phối trực tiếp từ Hàn Quốc và Đài Loan.Đảm bảo chất lượng,giá thành tốt nhất,giấy tờ CO-CQ đầy đủ,bảo hành 12 tháng với cơ chế 1 đổi

Van bướm điều khiển điện On/Off và tuyến tính rất phổ biến hiện nay

Trong phần bài viết dưới đây chúng ta cùng tìm hiểu về Van Bướm Điều Khiển Điện.

I. Van Bướm Điều Khiển Bằng Điện Là Gì?

Van Bướm Điều Khiển Bằng Điện là Van Bướm sử dụng động cơ điện để đóng mở hoặc điểu chỉnh dòng lưu chất chẩy trong hệ thống đường ống dẫn.Thường được được sử dụng và lắp đặt trong những hệ thống có đường kính ống lớn dùng để điều tiết dòng chẩy hoặc đóng mở dòng chẩy môi chất bằng lực mô men xoắn của động cơ điện một cách tự động.Giúp giảm chi phí nguồn nhân lực tối ưu trong các hệ thống tự động hóa.

4d9a7939911770492906

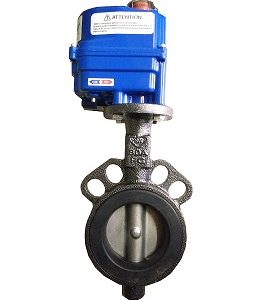

Hình ảnh khái quát về Van Bướm, Van Bướm Điều Khiển Điện.

- Thiết kế nhỏ gọn và mạnh mẽ phù hợp cho việc lắp đặt cũng như điều tiết lưu chất trên hệ thống đường ống và tự động hóa.

- Tiêu chuẩn ( IP67 ) hỗ trợ sản phẩm chống thấm nước nên có thể lắp đặt cả môi trường ngoài trời cũng như trong nhà.

- Mô men xoắn đầu ra : 100Nm ( 10kg.m ).

- Thân được chế tạo bằng hợp kim nhôm vững chắc và phủ sơn Epoxy polyester bên ngoài giúp sản phẩm chống bám bụi.

- Được sản xuất tại những quốc gia như Hàn Quốc,Đài Loan ... với các thương hiệu đã khẳng định uy tín và chỗ đứng trên thị trường như Wonil, Kosaplus, Haitima ...

II. Cấu Tạo Của Van Bướm Điều Khiển Bằng Điện.

Cấu tạo của Van Bướm Điều Khiển Bằng Điện bao gồm 2 phần chính là phần Van Bướm và phần Bộ Điều Khiển Điện ( electric actuator ).

2.1. Phần Van Bướm :

 - Thân Van : Thân van bướm thường được chế tạo bằng kim loại hoặc nhựa chịu áp lực cao.Trên thân van có các lỗ dùng để cố định van với hệ thống đường ống bởi các bulong hoặc đai ốc.

2

 - Đĩa Van : là một tấm kim loại bằng lá làm nhiệm vụ điều khiển hoặc đóng mở dòng chẩy thông qua cơ cấu điều khiển bằng tay hoặc bằng điện,khí nén.

 - Trục Van : Trục van là một thanh kim loại có nhiệm vụ truyền chuyển động từ tay quay xuống đĩa van.

 - Gioăng Làm Kín, Đệm và Ống Lót thường được chế tạo bằng vật liệu mềm có độ kín khít cao như : Cao su EPDM, Teflon PTFE ...

2.2. Bộ Điều Khiển Điện ( electric actuator ) :

biukhinin  Theo hình vẽ trên chúng ta cùng tìm hiểu cấu tạo cơ bản của bộ điều khiển điện bao gồm các phần như sau :

 - A : Khối đầu cuối : Cổng tiếp nhận thông tin tự động được hóa được kết nối với máy chủ qua hệ thống dây tín hiệu.

 - B. Hiển thị trạng thái đóng mở của van: Được dán nhãn và màu sắc mã hoá - màu vàng là đang mở, màu đỏ đang đóng - hiển thị toàn bộ hành trình của van. Có thể được nhìn thấy từ hầu như bất kỳ góc độ. Được làm bằng polycarbonate có khả năng chịu nhiệt, chịu nhiệt cao và chống hóa chất.

 - C. Chống quá tải: sẽ bảo vệ các thiết bị chuyển mạch và bánh răng từ sự đảo chiều tín hiệu lệnh ngay lập tức của bộ điều khiển. Tính năng này cũng cho phép nối song song nhiều thiết bị truyền động.

 - D. Tay quay: Hỗ trợ đóng mở van khi không có điện hoặc mất điện đột ngột.

 - E. Công tắc ngắt điện tự động: Dòng 70 được cung cấp với một bộ chuyển đổi cơ học SPDT cắt điện cho động cơ khi tay quay được gắn vào để vận hành bằng tay.

 - F. Vòng làm kín: Tạo một lớp chống thấm nước từ bên ngoài và ngăn ngừa sự ăn mòn bên trong.

 - G. Thân bộ điều khiển điện: Được thiết kế bằng nhôm đúc chất lượng cao. Được phủ epoxy đặc biệt để chống ăn mòn, mài mòn, va đập và chống tia cực tím.

 - H. Nắp đậy vỏ bảo vệ: Nắp được gắn với chân đế bằng bu lông bằng thép không gỉ. Khi vỏ được lấy ra, các bu lông bị giữ trong nắp. Điều này ngăn ngừa các vấn đề thời gian gây ra từ các chốt bị mất hoặc bị thất lạc.

 - Động cơ điện và hệ thống bánh răng truyền lực là bộ phận quan trọng nhất của van bướm điều khiển điện cung cấp momen xoắn để đóng mở van. Động cơ điện sử dụng điện áp 24V DC, 110V AC, 220V AC... một pha hoặc ba pha.

 - Bộ điều khiển tuyến tính, có nhiệm vụ điều khiển van đóng mở theo góc đã cài đặt trước.

2.3. Thông Số Van Bướm Điều Khiển Điện.

 - Vật liêu: Thân và Đĩa van bằng gang, inox, thep.

 - Size: DN40-DN600.

 - Áp lực: PN10,PN16, PN25.

 - Môi trường: Nước, khí, gas, dầu.

 - Hãng: Kosaplus, Haitima, Unid, Di-hen, Theoborn, v.v....

 - Xuất sứ: Đài Loan, Hàn Quốc, Nhật.

 - Tình trạng hàng: Luôn sẵn có, đầy đủ các khích cỡ.

 - Bảo hành: 12 tháng sử dụng với cơ chế 1 đổi 1.

 - Có đầy đủ giấy tờ CO, CQ.

 Trên đây là phần giới thiệu về cấu tạo của van bướm điều khiển bằng điện. Một phần nào giúp các bạn dễ dàng hình dung và nắm bắt được van bướm điều khiển điện là gì? cấu tạo ra sao.

III. Ưu Điểm Van Bướm Điều khiển điện

 – Van bướm điều khiển bằng điện sự dụng dòng điện để điều khiển giúp chúng ta không phải thao tác bằng tay như các loại van thông thường khác.

 – Lắp đặt van ở nhiều vị trí khác nhau, cao, thấp, phạm vi rộng, hẹp, môi trường khắc nhiệt, việc thao tác đóng/mở tự động giúp cho chúng ta đóng mở đơn giản và dễ dàng.

 – Van bướm điều khiển điện với công nghệ tiên tiến bảo đảm chất lượng sản phẩm.

 – Giá thành, kinh phí không quá cao nếu so sánh với lợi ích đem lại từ việc sử dụng sản phẩm.

 – Độ bền cao, van được thiết kế bằng: gang, gang dẻo, inox, nhựa nên có độ bền cao, bộ điều khiển được làm từ nhôm hợp kim chịu được va chạm mạnh, bền với thời tiết, đặc biệt là có thể chống cháy nổ.

 – Van không thấm nước nên sử dụng rất an toàn.

 – Van có thể chịu được áp lực cao, PN10, PN16, PN25.

 – Van bướm được thiết kế từ nhiều loại vật liệu khác nhau như: gang, gang dẻo, inox, nhựa nên có thể lắp đặt cho nhiều loại môi trường khác nhau.

 – So với van điện từ thì van bướm điều khiển điện có độ bền, tuổi thọ cao hơn hẳn do không phải ngâm điện lâu ( Bộ điện không bị nóng), khi cấp điện hết hành trình đóng hoặc mở van tự ngắt điện trong khi van điện từ phải ngâm điện để sinh ra từ trường giữ van ở trạng thái mở hoặc đóng.

IV. Quy Trình Lắp Đặt Và Bảo Trì Van Bướm Điều Khiển Điện..



 – Trong quá trình lắp đặt van bướm điều khiển điện cần có một khoảng cách mặt bích vừa đủ để lắp van không ảnh hưởng miếng đệm van.

 – Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo hoạt động cho đĩa van ổn định tránh mắc, kẹt.

 – Không sử dụng miếng đệm giữa mặt bích và van.

 – Xiết chặt các ốc, vít từ từ theo góc chéo và đảm bảo trên mặt phẳng.

 – Không được hàn mặt bích gần van bướm đã được lắp đặt.

 – Kích thước mặt bích phải đồng nhất kích thước van.

 – Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang.

 – Trong quá trình vận hành và sự dụng van bướm điều khiển bằng điện không tránh khỏi ảnh hưởng của môi trường, các bụi bẩn bám vào van làm cho sự vận hành van bướm điều khiển điện khó khăn. Do đó cần phải có quy trình bảo hành bảo dưỡng định kì giúp cho van bướm vận hành ổn định, tránh gặp các sự cố không đáng có.

 – Van bướm điều khiển điện vận hành thường xuyên thì sau khoảng thời gian sự dụng từ 2-3 năm chúng ta cần kiểm tra tình trạng thực tế hoạt động của các bộ phận bên trong van như: đĩa van, tấm đệm có đảm bảo độ kín, khít, có bị rò rỉ nước hay không, nếu kiểm tra mà các bộ phận không còn đảm bảo thì chúng ta nên thay thế ngay để tránh các sự cố sau này khi sử dụng.

 – Bảo dưỡng định kì, trong quá trình vận hành tiếp xúc trực tiếp với môi trường nên các bộ phận bị hao mòn nên cần phải làm sạch, một số phần như cần van thì bôi trơn, một số loại van yêu cầu cần phải bôi trơn cả phía trong tránh tình trạng bị oxy hóa, gỉ sét. Thời gian tốt nhất từ 3- 6 tháng nên bảo trì một lần.

 Thông tin mua hàng liên hệ Hotline : 0865909568 hoặc Zalo : 0865909568
