Van bướm Wonil
van-buom-wonil - ảnh nhỏ  1

Van bướm Wonil

Thương Hiệu: Wonil - Hàn Quốc
Mã sản phẩm VB1

Mua Hàng: 0865909568

Đánh giá

22-08-2021

Nhập Khẩu và Phân Phối trực tiếp van bướm Hàn Quốc, Đài Loan. Các thương hiệu Wonil, Samwoo, Hatima ... giấy tờ Co/Cq đầy đủ, bảo hành dài hạn, Gía rẻ nhất hà nội

1. Tìm hiểu van bướm Wonil.

Van bướm Wonil là gì?

- Là Sản Phẩm có giá thành vừa phải,lắp đặt dễ dàng,phù hợp với đa dạng công trình. Nên van bướm Wonil hiện nay được sửa dụng khá rộng rãi.

- WonilVan bướm  là một dạng van dùng để đóng mở đường ống hoặc có thể điều chỉnh ( điều tiết) lưu lượng chảy qua đường ống.

- Van được coi là mở hoàn toàn khi góc của cánh bướm hợp với trục của nó 1 góc 90 độ, đóng hoàn toàn là góc 0 độ, và điều chỉnh lưu lượng thì các góc mở sẽ khác nhau từ 0-90 độ.

- Van bướm Wonil là van có kiểu đóng mở được thực hiện bởi 2 cánh xoay quanh trục của nó, vì 2 cánh này và trục giữa giống hình một con bướm nên nó được đặt tên là van bướm.

- Van bướm Wonil dạnh cơ có 2 loại: Van bướm Wonil tay gạtVan bướm Wonil tay quay.

- WonilVan bướm  có tên gọi tiếng anh là butterfly valve.

- Sau đây chúng ta cùng tìm hiểu kỹ hơn về Van Bướm Wonil.

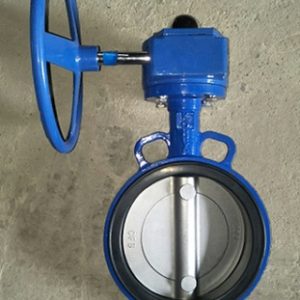

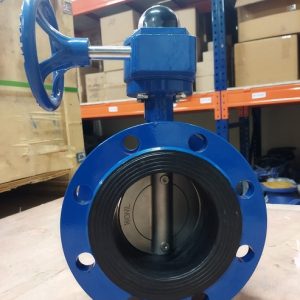

Hình Ảnh Van Bướm Van bướm inox wonil hàn quốc

2. Cấu tạo và nguyên lý làm việc của van bướm Wonil.

2.1. Cấu tạo van bướm Wonil

Để quý khách hàng có thể hiểu rõ cấu tạo của van bướm Wonil vui lòng xem hình vẽ kỹ thuật dưới đây:

Cấu tạo của van bướm

Thông qua bản vẽ kỹ thuật trên chúng ta có thể thấy rằng van bướm Wonil được cấu tạo bởi các phần chính sau:

a. Phần thân van:

Là phần bên ngoài bảo vệ van, phần chịu áp lực từ phía ngoài và phía trong, thường phần thân van được làm từ: gang, gang dẻo, thép, inox hoặc nhựa. Nó được đúc liền có các lỗ để bắt bulong vào mặt bích và định vị cố định van trên đường ống.

b. Phần cánh van - đĩa van:

Là phần đĩa van có dạng cánh bướm ở chính giữa có trục của đĩa là phần tiếp xúc trực tiếp với dòng lưu chất trên đường ống và cũng là phần sẽ chịu áp lực của dòng lưu chất trên. Tùy vào từng môi trường sử dụng mà phần cánh van này được thiết kế bởi các vật liệu khác nhau: nước sạch, khí nén - gang; nước thải, hóa chất - inox, hóa chất đậm đặc: nhựa, v,v...

c. Phần làm kín - Gioăng:

Là phần làm kín giữa cánh van và thân van giúp cho khi van ở trạng thái đóng thì lưu chất không thể đi qua với một áp lực cho phép nhất định. Phần làm kín này thường được làm bằng cao su, teflon, PTFE, v.v...

d. Phần tác động:

Là tay gạt, vô lăng hoặc bộ điều khiển, phần này giúp chuyển trạng thái van từ trạng thái đóng sang mở hoặc từ mở sang đóng. Phần này cũng là phần mà chúng ta điều chỉnh - điều tiết lưu lượng chảy qua van.

Video Cấu Tạo và Nguyên Lý Hoạt Động Của Van Bướm.

2.2. Nguyên Lý Hoạt Động Van Bướm Wonil.

Đặt van bướm Wonil ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

- Đường kính của 2 đường ống lắp Van Bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.

- Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve).

- Xiết chặt các ốc, vít từ từ theo mặt phẳng.

- Không sử dụng miếng đệm (gasket)giữa mặt bích và van.

- Kích thước mặt bích phải đồng nhất kích thước van.

- Không được hàn mặt bích gần Van Bướm đã được lắp đặt.

- Đối với đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang.

- Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.

3. Thông số kỹ thuật chung của van bướm Wonil.

Với mỗi loại van bướm Wonil sẽ có thông số kỹ thuật rất riêng biệt, nhưng ở mục này chúng tôi sẽ giới thiệu thông số kỹ thuật chung nhất của van bướm:

- Kích thước: Van thường có kích thước từ DN50-DN1200.

- Vật liệu chế tạo: Gang, gang dẻo, thép, inox, nhựa.

- Nhiệt độ tối đa: Tùy vào từng vật liệu sẽ có nhiệt độ khác nhau từ 0-250 độ C.

- Gioăng làm kín: Cao su, Teflon, PTFE, v.v...

- Áp lực cho phép: PN10, PN16, PN25.

- Kiểu lắp: Lắp 2 mặt bích.

- Môi trường sử dụng: chất khí: khí gas, khí nén, không khí; chất lỏng: nước sạch, nước thải, hóa chất, dược phẩm, đồ uống; chất rắn dạng bột: xi măng, cát, bột các loại.

- Tiêu chuẩn lắp đặt: Theo tiêu chuẩn BS, DIN, ANSI, JIS, v,v...

- Xuất sứ: Hàn Quốc, Đài Loan, Nhật, Malaysia, Thổ Nhĩ Kỳ, Trung Quốc.

- Chế độ bảo hành: 12 tháng sử dụng.

4. Ứng dụng của van bướm Wonil

- Van bướm Wonil được dùng nhiều trong các hệ thống khí: hệ thống khí nén, hệ thống khí gas, hệ thống không khí điều hòa, hệ thống điều hòa trung tâm, hệ thống khí oxy, khí CO2, v.v...

- Van được dùng nhiều nhất trong các hệ thống chất lỏng: dùng trong các hệ thống cấp nước sạch, cấp thoát nước, trong hệ thống nước thải, nước sinh hoạt, nước làm mát nhà máy, hệ thống phòng cháy chữa cháy, hệ thống dược phẩm, hệ thống hóa chất v.v...

- Van cũng được dùng để cấp liệu một số loại chất rắn như: xi măng, bột, cám.v.v trong các trạm trộn, khuấy nguyên liệu.

Ứng dụng của van bướm

5. Ưu điểm và nhược điểm van bướm Wonil:

5.1. Ưu điểm của van bướm Wonil.

- Van được thiết kế rất gọn gàng so với một số loại tương đương cùng chức năng như van cổng thì sự khác biệt nhỏ gọn rất rõ.

- Vận hành nhanh và đơn giản chỉ cần thao tác gạt sang trái hoặc phải là có thể thao tác được tới trạng thái của van.

- Van phù hợp với nhiều đường ống: ống nhựa, thép, inox và có đủ kích thước từ DN50 - DN1200.

- Có khả năng phục hồi và giảm áp xuất.

- Chi phí thấp: so với các dòng van khác cùng chức năng van bướm có giá thành rẻ hơn rất nhiều vì vậy khi thiết kế chúng ta nên lưu ý đến loại van bướm này sẽ làm giảm kinh phí cho công trình quý vị một nguồn kinh phí đáng kể.

- Van bướm Wonil rất thông dụng: Hiện trên thị trường Việt Nam van bướm được sử dụng rất rộng rãi, việc thay thế, bảo trì các công trình có thể tìm kiếm van thay thế rất dễ dàng.

- Van bướm Wonil có sẵn rất nhiều: Dòng van này có sẵn rất nhiều và cũng rất đa dạng về chủng loại giúp chúng ta giải quyết công việc nhanh chóng và có nhiều lựa chọn. Riêng công ty chúng tôi cũng sẵn sàng cung cấp cho quý khách hàng rất nhiều chủng loại khác nhau theo yêu cầu. Một số loại size lớn quý khách hàng vui lòng liên hệ trước với chúng tôi.

5.2. Nhược điểm của van bướm Wonil

- Tuổi thọ không quá cao: Sau khi sử dụng một thời gian van bướm thường đóng không kín khít hết nên xảy ra hiện tượng rò rỉ lưu chất.

- Điều tiết áp xuất bị giới hạn.

- Van dễ hư hỏng khi chúng ta đóng mở ở góc 15-75 độ.

- Dòng chảy của lưu chất thường bị nhiễu loạn khi qua van vì khi chảy qua van bướm sẽ gặp cánh của van. Nếu không muốn bị nhiễu loạn chúng ta chuyển sang dùng van bi, van cổng.

6. Dịch vụ và cơ chế bán hàng van bướm Wonil của chúng tôi.

Khi quý khách hàng có nhu cầu cần tư vấn kỹ thuật, báo giá, báo giá dự án, tìm thông số kỹ thuật, mua hàng. Hãy nhanh tay liên hệ với chúng tôi để trải nghiệm sự phục vụ tốt nhất mà quý khách hàng có thể đang tìm kiếm lâu nay. Đến với chúng tôi quý khách hàng sẽ tìm thấy:

- Sự phục vụ chu đáo.

- Nhiệt tình tư vấn, sẵn sàng tư vấn cho đến khi khách hàng cảm thấy hài lòng.

- Giúp quý khách hàng tiết kiệm kinh phí, chi phí cho công trình.

- Giao hàng tận nơi trong nội thành, hỗ trợ chuyển hàng tỉnh xa giúp khách hàng hoàn thành nhiệm vụ một cách nhanh nhất.

- Hỗ trợ thanh toán hết sức linh động.

- Cam kết bảo hành sản phẩm 12 tháng: khi sử dụng có thể đổi mới tương đương.

- Cung cấp đầy đủ các loại giấy tờ liên quan CO, CQ,v.v. .., kể cả những chứng chỉ khó nhất.

- Xử lý đơn hàng một cách nhanh nhất.

- Có nguồn hàng phong phú với đa dạng xuất sứ: Đài Loan, Hàn Quốc, Nhật, Malaysia, Italy, Thổ Nhỉ kỳ, Trung Quốc.

Liên hệ ngay Hotline : 0865909568 ( zalo ) Để nhận giá ưu đãi nhất.
