Trong các hệ thống đo lường và đường ống nhỏ, có những vị trí cần điều chỉnh lưu lượng thật tinh, hoặc cần cô lập đồng hồ, cảm biến để thay thế mà không phải dừng cả hệ thống. Van bi hay van cổng thông thường khó đáp ứng yêu cầu này. Đó là lúc van kim (needle valve) được sử dụng. Bài viết giúp kỹ sư và bộ phận mua hàng hiểu van kim là gì, hoạt động ra sao và cần lưu ý gì khi chọn mua.
Van kim (Needle Valve) là gì?
Van kim là loại van có trục van với đầu nhọn dạng côn, trông giống chiếc kim, đóng vào một lỗ đế van nhỏ. Khi xoay tay vặn, trục van tiến hoặc lùi rất chậm nhờ ren bước nhỏ, giúp mở lỗ dòng chảy từng chút một. Nhờ vậy van kim cho phép điều chỉnh lưu lượng chính xác và đóng kín tốt ở cỡ đường ống nhỏ.
Về nguyên lý, van kim gần với van cầu (globe valve) nhưng được thu nhỏ và tối ưu cho điều chỉnh tinh. Nếu muốn so sánh thêm, bạn có thể tham khảo bài Van cầu (Globe Valve) là gì? Khi nào nên dùng thay vì van bi.
Cấu tạo của van kim
- Thân van: thường bằng inox 304, inox 316, đồng hoặc thép carbon, gia công từ phôi đặc để chịu áp cao.
- Trục van (kim): đầu côn nhọn, có thể liền khối hoặc dạng đầu xoay để giảm mài mòn đế van.
- Đế van: lỗ dòng chảy nhỏ, quyết định khả năng điều chỉnh và độ kín.
- Bộ làm kín trục (packing): thường là PTFE hoặc graphite tùy nhiệt độ làm việc.
- Tay vặn: dạng chữ T hoặc núm tròn, một số mẫu có khóa chống xoay ngoài ý muốn.
Nguyên lý hoạt động
Khi xoay tay vặn ngược chiều kim đồng hồ, trục van rút lên, khe hở giữa đầu kim và đế van lớn dần, lưu chất đi qua tăng dần. Vì phải xoay nhiều vòng mới mở hết, người vận hành dễ đặt đúng lưu lượng mong muốn. Khi xoay theo chiều ngược lại, đầu kim ép vào đế và chặn dòng hoàn toàn.
Đặc điểm này cũng có mặt trái: lỗ dòng chảy nhỏ nên van kim gây tổn thất áp lớn và không phù hợp cho lưu lượng lớn hay lưu chất bẩn, có hạt rắn.
Các loại van kim phổ biến
Theo kiểu dòng chảy

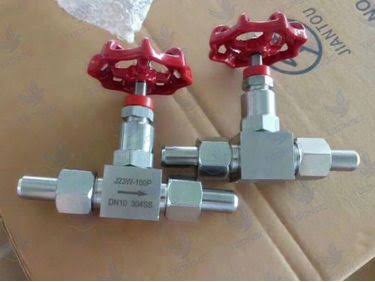

Phổ biến nhất là van kim thẳng (straight), cửa vào và ra nằm trên một trục. Loại góc (angle) có cửa ra vuông góc, tiện cho vị trí lắp hẹp hoặc khi cần đổi hướng đường ống.
Theo kiểu kết nối
Van kim thường có kết nối ren trong hoặc ren ngoài theo chuẩn NPT hoặc BSP, kích thước phổ biến từ 1/8″ đến 1″. Ngoài ra còn có loại nối ống bằng đầu nối nén (compression fitting) dùng cho ống tube inox, và loại hàn cho áp suất cao.
Theo chức năng
Ngoài van kim đơn, trong hệ thống đo lường còn dùng cụm van manifold 2 ngả, 3 ngả, 5 ngả. Đây thực chất là tổ hợp nhiều van kim trên một khối, dùng để cô lập, cân bằng và xả cho cảm biến áp suất hoặc chênh áp.
Ứng dụng của van kim trong công nghiệp
- Cô lập đồng hồ áp suất và cảm biến: lắp trước đồng hồ để có thể tháo thay, hiệu chuẩn mà không cần xả cả đường ống. Xem thêm bài Đồng hồ đo áp suất và nhiệt độ: cách chọn đúng cho hệ thống công nghiệp.
- Điều chỉnh lưu lượng nhỏ: cấp hóa chất định lượng, khí mẫu cho máy phân tích, dòng khí bảo vệ.
- Đường lấy mẫu: lấy mẫu nước, hơi, dầu trong nhà máy điện, hóa chất, thực phẩm.
- Hệ thống thủy lực và khí nén: điều chỉnh tốc độ xi lanh, giảm chấn cho đồng hồ.
- Đường xả và thông hơi: xả đáy bình, xả khí ở các điểm cao của thiết bị.
Cách chọn van kim phù hợp
1. Áp suất và nhiệt độ làm việc
Van kim thường được thiết kế cho áp suất cao hơn nhiều so với van thông dụng cùng cỡ, nhưng mỗi model có giới hạn riêng. Hãy đối chiếu áp suất và nhiệt độ thiết kế của đường ống với thông số của nhà sản xuất, đặc biệt với hơi nóng, nơi vật liệu packing quyết định nhiệt độ tối đa.
2. Vật liệu thân và gioăng
Inox 316 phù hợp cho môi trường ăn mòn, hóa chất, nước biển; inox 304 dùng cho nước, khí, dầu thông thường; đồng thau cho nước và khí áp thấp. Packing PTFE dùng tốt ở nhiệt độ trung bình, còn graphite dùng cho nhiệt độ cao.
3. Kích thước và chuẩn ren
Xác định đúng chuẩn ren của đồng hồ, cảm biến và đường ống hiện có (NPT hay BSP) để tránh rò rỉ do lắp lẫn ren. Đây là lỗi rất hay gặp khi mua van kim cho đồng hồ áp suất.
4. Hệ số lưu lượng (Cv)
Nếu dùng để điều chỉnh, cần xem hệ số Cv của van để bảo đảm dải điều chỉnh phù hợp với lưu lượng thực tế. Van có Cv quá lớn sẽ khó chỉnh tinh, Cv quá nhỏ thì không đủ lưu lượng.
5. Lưu chất có sạch không
Van kim không phù hợp với lưu chất có cặn, bùn, hạt rắn vì dễ kẹt và mòn đầu kim. Với các môi chất này nên lắp thêm lọc phía trước hoặc chọn loại van khác.
Lưu ý khi lắp đặt và vận hành
- Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
- Không siết tay vặn quá mạnh khi đóng, vì có thể làm hỏng đầu kim và đế van.
- Kiểm tra và siết lại đai ốc packing định kỳ nếu thấy rò rỉ quanh trục.
- Dùng băng tan hoặc keo làm kín ren phù hợp với lưu chất, tránh để vụn băng tan lọt vào lỗ van.
THP Valve cung cấp van kim và phụ kiện đo lường
Công ty TNHH Thương mại Tuấn Hưng Phát (THP Valve) cung cấp van kim inox, cụm manifold, đồng hồ áp suất và phụ kiện lắp đặt cho các hệ thống nước, hơi, khí nén và hóa chất. Đội ngũ kỹ thuật hỗ trợ khách hàng chọn đúng vật liệu, chuẩn ren và cấp áp lực theo điều kiện vận hành thực tế. Hotline tư vấn kỹ thuật: 0865.909.568.
Câu hỏi thường gặp
Van kim có dùng để đóng mở thường xuyên được không?
Có thể, nhưng van kim được tối ưu cho điều chỉnh và cô lập. Nếu cần đóng mở nhanh, liên tục, van bi cỡ nhỏ thường tiện hơn.
Van kim khác van bi mini thế nào?
Van bi mini đóng mở nhanh bằng một phần tư vòng xoay nhưng khó điều chỉnh lưu lượng chính xác. Van kim cần xoay nhiều vòng nhưng cho phép điều chỉnh tinh và thường chịu áp cao hơn.
