Đồng hồ đo nhiệt độ là gì?
Đồng hồ đo nhiệt độ là thiết bị dùng để đo và hiển thị nhiệt độ của chất lỏng, khí, hơi hoặc bề mặt trong hệ thống công nghiệp. Thiết bị giúp người vận hành kiểm soát nhiệt độ nhằm đảm bảo máy móc hoạt động ổn định, an toàn và đạt hiệu suất cao.
Đồng hồ đo nhiệt độ được sử dụng phổ biến trong:
- Hệ thống lò hơi
- Đường ống hơi nóng
- Hệ thống HVAC
- Nhà máy thực phẩm
- Hệ thống xử lý nước
- Nhà máy hóa chất
Cấu tạo của đồng hồ đo nhiệt độ
Một Đồng hồ nhiệt độ thông thường gồm các bộ phận chính sau:
1. Mặt hiển thị
Là phần hiển thị giá trị nhiệt độ đo được. Các đơn vị phổ biến:
- °C
- °F
Kích thước mặt thường gồm:
- 50mm
- 75mm
- 100mm
- 150mm
2. Kim chỉ nhiệt độ
Kim sẽ quay tương ứng với mức nhiệt độ thực tế trong hệ thống.
3. Cảm biến nhiệt
Bộ phận này tiếp xúc trực tiếp với môi trường đo để cảm nhận nhiệt độ.
Các dạng cảm biến phổ biến:
- Lưỡng kim (Bimetal)
- RTD Pt100
- Thermocouple
4. Que đo nhiệt độ
Là phần tiếp xúc với lưu chất. Chiều dài que đo được lựa chọn tùy theo vị trí lắp đặt.
5. Vỏ đồng hồ
Thường được làm bằng:
- Inox 304
- Inox 316
- Thép sơn
Đối với môi trường rung động mạnh thường dùng loại có dầu glycerin chống rung.
Nguyên lý hoạt động của đồng hồ đo nhiệt độ
Đồng hồ nhiệt độ lưỡng kim
Đồng hồ nhiệt độ lưỡng kim hoạt động dựa trên sự giãn nở nhiệt của hai kim loại khác nhau.
Khi nhiệt độ thay đổi:
- Hai lớp kim loại giãn nở khác nhau
- Làm cuộn lưỡng kim xoay
- Chuyển động truyền tới kim hiển thị
Đây là loại phổ biến nhờ:
- Không cần nguồn điện
- Giá thành thấp
- Độ bền cao
Đồng hồ nhiệt độ điện tử
Đồng hồ nhiệt độ điện tử sử dụng cảm biến điện tử để đo nhiệt độ và hiển thị trên màn hình LCD.
Ưu điểm:
- Độ chính xác cao
- Hiển thị rõ ràng
- Có thể truyền tín hiệu về PLC hoặc hệ điều khiển

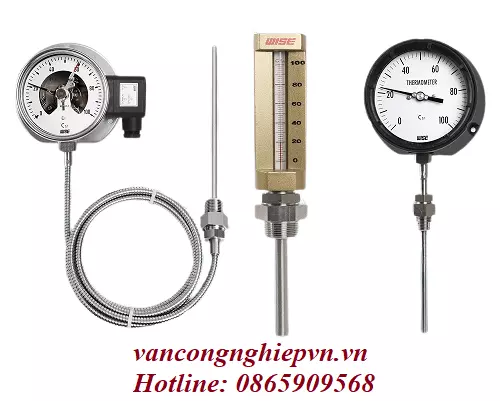

Các loại đồng hồ đo nhiệt độ phổ biến
Đồng hồ nhiệt độ chân đứng
Đồng hồ nhiệt độ chân đứng có chân kết nối phía dưới, phù hợp lắp trên đường ống ngang.
Đồng hồ nhiệt độ chân sau
Đồng hồ nhiệt độ chân sau có chân kết nối phía sau, thích hợp lắp trên tủ hoặc bảng điều khiển.
Đồng hồ nhiệt độ có dây mao dẫn
Đồng hồ nhiệt độ dây mao dẫn cho phép đo nhiệt độ ở vị trí xa mặt hiển thị.
Ứng dụng nhiều trong:
- Lò hơi
- Kho lạnh
- Bồn chứa
Ứng dụng của đồng hồ đo nhiệt độ
Thiết bị được sử dụng trong nhiều ngành công nghiệp như:
- Hệ thống hơi nóng
- Nhà máy nhiệt điện
- Dây chuyền thực phẩm
- Hệ thống chiller
- Hệ thống lạnh
- Nhà máy hóa chất
- Xử lý nước thải
- Ngành dầu khí
Việc theo dõi nhiệt độ giúp:
- Bảo vệ thiết bị
- Kiểm soát chất lượng sản phẩm
- Tránh quá nhiệt
- Tiết kiệm năng lượng
Cách lựa chọn đồng hồ đo nhiệt độ phù hợp
Chọn dải đo
Nên chọn nhiệt độ làm việc thực tế khoảng 50 – 70% thang đo để tăng tuổi thọ đồng hồ.
Ví dụ:
- Nhiệt độ vận hành 80°C → nên chọn thang 0 – 120°C.
Chọn vật liệu
- Inox 304: nước sạch, khí
- Inox 316: hóa chất, môi trường ăn mòn
- Đồng: môi trường thông thường
Chọn kiểu kết nối
Cần kiểm tra:
- Ren kết nối
- Đường kính ren
- Chân đứng hoặc chân sau
Chọn chiều dài que đo
Que đo cần đủ dài để tiếp xúc chính xác với môi trường cần đo.
Một số thương hiệu đồng hồ đo nhiệt độ nổi tiếng
Các thương hiệu phổ biến trên thị trường gồm:
- WIKA
- Wise
- Yokogawa
- Omron
Các hãng này được đánh giá cao về độ chính xác, độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp.
Kết luận
Đồng hồ đo nhiệt độ là thiết bị quan trọng giúp giám sát và kiểm soát nhiệt độ trong nhiều hệ thống công nghiệp. Việc lựa chọn đúng loại đồng hồ sẽ giúp nâng cao hiệu quả vận hành, bảo vệ thiết bị và giảm thiểu sự cố.
