Van an toàn bảo vệ vỏ bơm là gì?
Van an toàn bảo vệ vỏ bơm là thiết bị chuyên dùng để bảo vệ thân bơm, đường ống và các thiết bị liên quan khỏi tình trạng quá áp trong quá trình vận hành. Loại van này thường được lắp trên hệ thống bơm công nghiệp, đặc biệt là bơm ly tâm, bơm hóa chất, bơm dầu nóng hoặc hệ thống cấp nước áp lực cao.
Khi áp suất trong buồng bơm hoặc đường ống vượt quá mức cài đặt, van sẽ tự động mở để xả bớt lưu chất, giúp giảm áp và tránh hiện tượng nứt vỡ vỏ bơm, hỏng phớt cơ khí hoặc cháy động cơ.
Đây là một trong những thiết bị bảo vệ quan trọng trong hệ thống công nghiệp hiện đại.

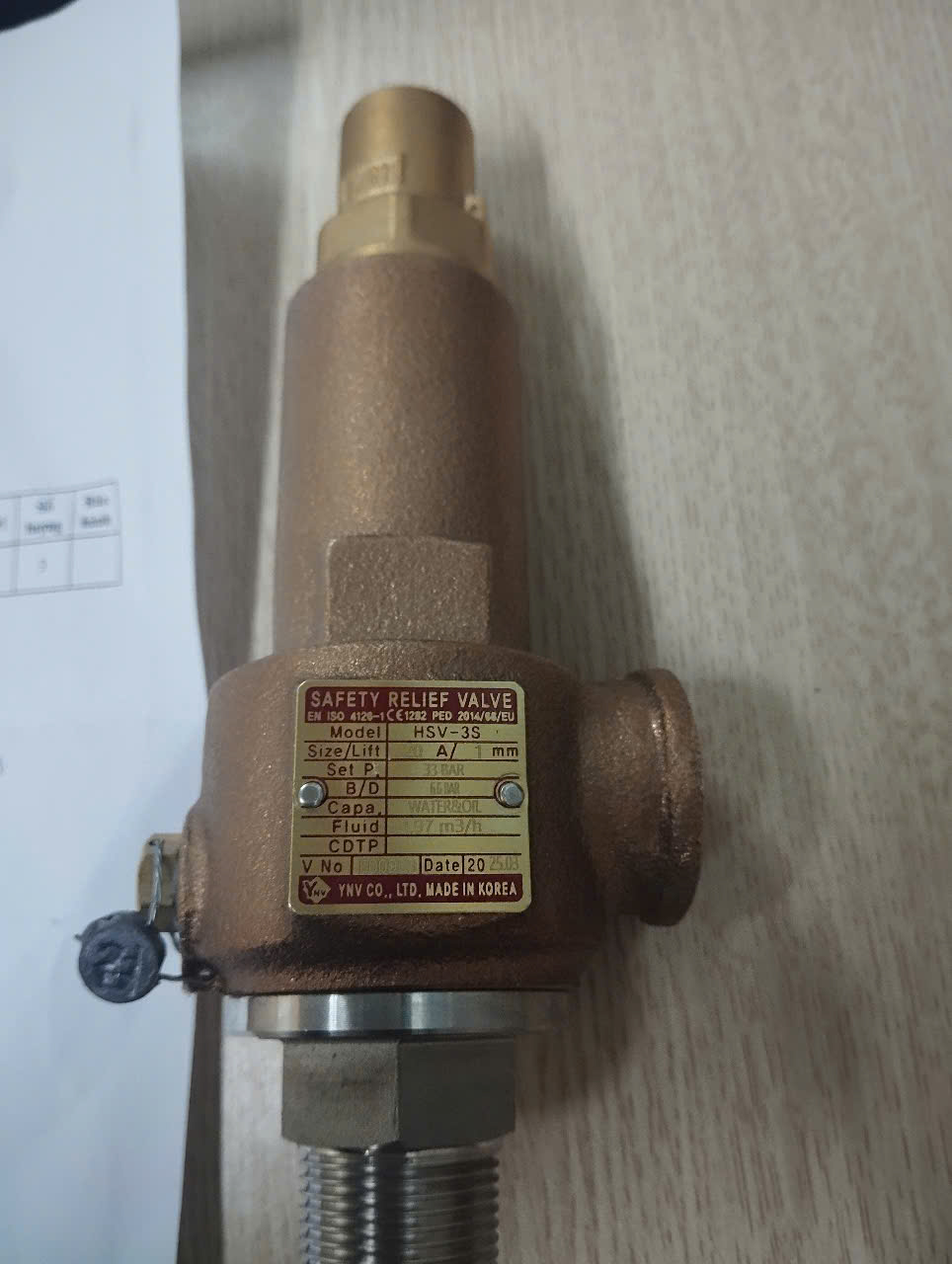

Cấu tạo của van an toàn bảo vệ vỏ bơm
Van an toàn bảo vệ vỏ bơm có cấu tạo tương đối đơn giản nhưng hoạt động rất hiệu quả. Một số bộ phận chính gồm:
Thân van
- Được chế tạo từ inox, gang, thép hoặc đồng
- Có khả năng chịu áp lực và nhiệt độ cao
- Kết nối ren hoặc mặt bích
Lò xo đàn hồi
- Là bộ phận tạo lực ép giữ van đóng
- Áp suất cài đặt phụ thuộc vào độ nén của lò xo
Đĩa van
- Tiếp xúc trực tiếp với lưu chất
- Đóng/mở để điều tiết áp suất
Vít điều chỉnh áp
- Dùng để cài đặt mức áp suất xả phù hợp
Cửa xả
- Cho phép lưu chất thoát ra ngoài khi áp suất vượt mức cho phép
Nguyên lý hoạt động của van an toàn bảo vệ vỏ bơm
Van hoạt động hoàn toàn tự động dựa trên áp lực của lưu chất trong hệ thống.
Trạng thái bình thường
Khi áp suất nằm trong giới hạn cài đặt:
- Lò xo giữ đĩa van ở trạng thái đóng
- Lưu chất không thoát ra ngoài
Khi quá áp
Khi áp suất vượt ngưỡng:
- Lực từ lưu chất thắng lực đàn hồi của lò xo
- Đĩa van mở ra
- Lưu chất được xả ra ngoài để giảm áp
Khi áp suất ổn định trở lại
- Lò xo đẩy đĩa van đóng lại
- Hệ thống quay về trạng thái vận hành bình thường
Cơ chế này giúp bảo vệ hiệu quả cho vỏ bơm và toàn bộ hệ thống.
Vai trò của van an toàn bảo vệ vỏ bơm
Bảo vệ thân bơm khỏi nứt vỡ
Khi bơm hoạt động trong điều kiện van đầu ra bị đóng hoặc tắc nghẽn, áp suất tăng rất nhanh. Van an toàn giúp giảm áp tức thời, tránh hỏng thân bơm.
Giảm nguy cơ cháy động cơ
Áp suất quá cao khiến bơm làm việc quá tải, dẫn đến nóng motor và giảm tuổi thọ thiết bị.
Bảo vệ phớt cơ khí
Phớt bơm rất nhạy cảm với áp lực cao. Van an toàn giúp giảm áp suất đột ngột, hạn chế rò rỉ và hư hỏng.
Tăng độ an toàn hệ thống
Đặc biệt quan trọng trong:
- Hệ thống hơi nóng
- Hệ thống hóa chất
- Hệ thống dầu tải nhiệt
- Hệ thống cấp nước áp lực cao
Các loại van an toàn bảo vệ vỏ bơm phổ biến
Van an toàn lò xo
- Loại phổ biến nhất
- Giá thành hợp lý
- Hoạt động ổn định
Van an toàn tay gạt
- Có thể kiểm tra xả thủ công
- Thường dùng cho hơi nóng
Van an toàn inox
- Chống ăn mòn tốt
- Dùng cho hóa chất và thực phẩm
Van an toàn mặt bích
- Kích thước lớn
- Dùng trong công nghiệp nặng
Ứng dụng của van an toàn bảo vệ vỏ bơm
Thiết bị này được sử dụng rộng rãi trong nhiều lĩnh vực:
Nhà máy nước
- Bảo vệ bơm tăng áp
- Hệ thống cấp nước trung tâm
Hệ thống HVAC – Chiller
- Bảo vệ bơm tuần hoàn nước lạnh
Ngành hóa chất
- Hạn chế rủi ro nổ áp
- Bảo vệ đường ống và bồn chứa
Lò hơi – hơi nóng
- Kiểm soát áp suất trong hệ thống nhiệt
Ngành dầu khí
- Bảo vệ bơm dầu và hệ thống áp lực cao
Cách lựa chọn van an toàn phù hợp
Để chọn đúng van an toàn bảo vệ vỏ bơm, cần lưu ý:
Áp suất làm việc
- Chọn van có áp cài đặt phù hợp với áp suất hệ thống
Lưu chất sử dụng
- Nước sạch
- Hóa chất
- Hơi nóng
- Dầu nóng
Vật liệu van
- Inox 304/316 cho môi trường ăn mòn
- Gang cho nước sạch
- Thép cho nhiệt độ cao
Kiểu kết nối
- Ren
- Mặt bích JIS, BS, ANSI
Nhiệt độ hoạt động
Đảm bảo van chịu được nhiệt độ thực tế của hệ thống.
Một số lưu ý khi lắp đặt van an toàn bảo vệ vỏ bơm
- Lắp đúng chiều dòng chảy
- Không cài áp quá cao
- Kiểm tra định kỳ tránh kẹt van
- Đường xả phải thông thoáng
- Không khóa van đầu ra của van an toàn
Việc bảo trì định kỳ giúp van hoạt động ổn định và tăng tuổi thọ hệ thống.
