Tìm Hiều Van Cổng Dao Là gì ? Cấu tạo , Nguyên lý hoạt động, Thông số kỹ thuật, Chúng tôi cung cấp các loại Van chất lượng, Giất tờ đầy đủ, Bảo hành 12 tháng

Van cổng dao inox - Van cửa dao inox | Giá tốt nhất toàn quốc | Bảo hành 12 tháng

Công ty TNHH TM Tuấn Hưng Phát là nhà phân phối van công nghiệp nhập khẩu chính hãng hàng đầu Việt Nam với đầy đủ giấy tờ,chứng chỉ CO/CQ của nhà sản xuất. Van cổng dao inox - Van cửa dao inox được nhập khẩu với số lượng lớn,đầy đủ kích cỡ làm việc với môi trường áp lực PN10 - PN25bar. Sau đây tôi vè các bạn hãy cùng tìm hiểu chi tiết qua bài viết dưới đây nhé.

Van cổng dao inox

1. Hiểu biết hơn về van cổng dao

Van cổng dao inox có tên tiếng Anh là stainless steel knife gate valve. Hiện nay trong các ngành công nghiệp giấy, than, bùn, xi măng, bột, nhớt, ăn mòn và mài mòn... Các dòng lưu chất trong đường ống thường là chất rắn thì việc đóng mở bằng các van dạng cánh hay dạng bi sẽ rất khó khăn, có một dạng van được sinh ra để chuyên dụng cho các môi trường như thế và đó chính là van cổng dao, vậy van cổng dao là gì?

Van cổng dao là dạng van được thiết kế để hoạt động trong một số môi trường khắc nghiệt nhất, thường có lưỡi dao sắc để cắt qua chất lỏng nặng, chất rắn...

Van đặc biệt hữu ích trong các ứng dụng nước thải trong đó ăn mòn là một vấn đề quan trọng. Vì vậy, ngoài thiết kế van được tối ưu hóa cho môi trường bùn, có một con dao làm bằng thép không gỉ chống axit vì điều này làm cho nó ít bị hư hại do ăn mòn và do đó nó cần ít bảo trì thường xuyên hơn hoặc thậm chí thay thế.

Ngoài ra, van dao được làm bằng inox nên co khả năng chống ăn mòn rất tốt,hoạt động bền bỉ trong nhiều loại môi trường khác nhau. Đặc biệt, van thường được sử dụng để đóng mở ngồn cấp nước từ sông, suối, ao, hồ hoặc cửa xả của các kênh, đường thoát nước của các hệ thống.

Với việc đất nước đang đẩy mạnh công nghiệp hóa hiện đại hóa đất nước thì việc thay đổi các hệ thống vận hành bằng tay rất được chú ý đặc biệt, và van công nghiệp cũng không phải là ngoại lệ, chính vì thế các dạng van dao điều khiển điện, van dao điều khiển khí nén được lắp đặt rất là nhiều.

Van dao điều khiển khí nén có tên tiếng anh (Pneumatic control knife valve) là một dạng van dao được điều khiển đóng mở hoàn toàn tự động bằng xi lanh khí nén, van có hai dạng chính là van dao điều khiển khí nén dạng ON/OFF và van dao điều khiển khí nén dạng tuyến tính.

Van có các kích thước từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200...

Chất liệu chế tạo của van có thể hoàn toàn là inox hoặc thân gang đĩa inox để chống chịu được các môi trường khắc nghiệt nhất.

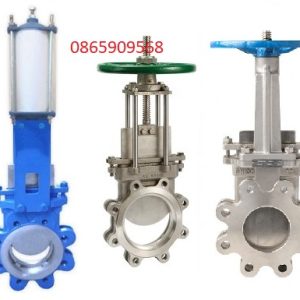

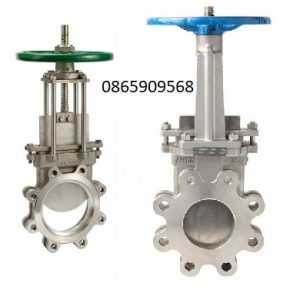

Hình ảnh thực tế van cổng dao inox

van cổng dao inox

2. Cấu tạo cơ bản của van cổng dao – van xẻng

Cấu tạo cơ bản của van cổng dao – van xẻng

Van cổng dao hay van xẻng có cấu tạo tương đối đơn giản. Phần thân van bao gồm bộ phận kết nối với đường ống và bộ phận khung để nâng đỡ đĩa van. Trục van được gắn trục tiếp với đĩa van và nâng lên hạ xuống nhờ tay quay vô lăng điều khiển.

Phần đĩa van khá mỏng nên van cửa dao thường được làm bằng chất liệu thép không gỉ SUS304, SUS316. Chất liệu inox có khả năng chống ăn mòn tốt. Sử dụng được cho các môi chất như axit, dầu, hóa chất thông thường.

Phần thân van cổng dao thường được làm bằng thép WB hoặc toàn thân inox. Tùy theo nhu cầu sử dụng, chúng ta cần lựa chọn phù hợp.

Tiêu chuẩn kết nối mặt bích của van xẻng: JIS 10K, BS PN16, DIN PN16, ANSI class150.

3. Nguyên lý hoạt động van cổng dao

Nguyên lí hoạt động của van cổng dao tương đối dễ dàng, khi kết nối với đường ống bằng hệ thống mặt bích,để vận hành đóng hoặc mở van,ta chỉ cần thao tác xoay tay quay vô lăng qua trái trái hoặc qua phải. Khi đó bộ phận tay quay đã được kết nối trực tiếp với trục và ti van,bộ phận này cũng kết nối trực tiếp với đĩa van sẽ khiến dĩa van di chuyển lên hoặc di chuyển xuống để đóng mở đường ống tương tự như việc chúng ta nâng hạ cánh cổng vậy.

Nguyên lý hoạt động van cổng dao

Tương tự như các loại van cổng khác, van cổng dao sử dụng tay quay để điều khiển trục van nâng hạ đĩa van lên xuống. Khi đĩa van hạ xuống vị trí thấp nhất, chúng sẽ đóng cửa van hoàn toàn và không cho lưu chất đi qua. Khi đĩa van nâng lên vị trí cao nhất, van sẽ mở hoàn toàn và cho dòng chảy đi qua van.

Van cửa dao khi mở hoàn toàn sẽ không có thành phần chắn lưu chất như van bướm. Do đó dòng chảy thẳng trực tiếp qua van nên tổn hao áp suất qua van là không đáng kể.

4. Thông số kĩ thuật van cổng dao inox

  • Tên sản phẩm: Van cổng dao inox
  • Kích thước : DN50, DN65, DN80, D100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500,...
  • Chất liệu : Toàn thân inox 304, 316
  • Goăng làm kín : TPFE
  • Áp lực làm việc : PN10 - PN16
  • Nhiệt độ làm việc : -10 ~ 180 độ C
  • Môi trường làm việc : Nước,khí ,hơi...
  • Kiểu kết nối : Lắp bích
  • Tiêu chuẩn mặt bích : BS
  • Xuất xứ : China
  • Số lượng : Có sẵn nhiều

CATALOGUE SẢN PHẨM VAN CỔNG DAO INOX

CATALOGUE VAN CỔNG DAO INOX

5. Ưu điểm của van cổng dao inox

- Van cổng dao inox có cấu tạo đơn giản dễ vận hành nhưng có độ bền và độ chắc chắn cao

- Van có chiều ngang hẹp nên sử dụng tiết kiệm diện tích của nơi lắp đặt

- Toàn thân làm từ chất liệu inox 304, 316 ,goăng teplon nên có khẳ năng chống ăn mòn tốt.

- Sản phẩm được bảo hành 12 tháng,đổi mới hoàn toàn nếu phát hiện bị lỗi

- Kích thước đa dạng phù hợp với tất cả kích thước đường ống

- Van được nhập khẩu trực tiếp với đầy đủ giấy tờ nên quý khách yên tâm về giá cả ,chất lượng cũng như dịch vụ chăm sóc của chúng tôi.

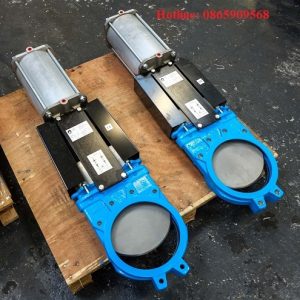

Hình ảnh van dao điều khiển khí nén

van dao điều khiển khí nén

6. Ứng dụng của van cửa dao

Van cửa dao có tiết diện thân hẹp nên dễ dàng lắp đặt cho nhiều hệ thống và nhiều không gian khác nhau. Van cửa dao thường sử dụng tay quay nhằm điều khiển trục van và đĩa van. Khi có tác động vào tay quay, phần trục van xoay theo khiến đĩa van di chuyển lên xuống làm van đóng mở.

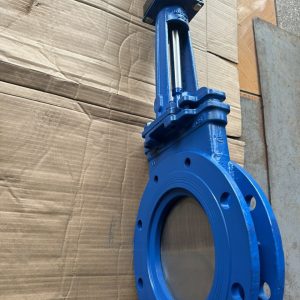

Hình ảnh van cổng dao gang tay quay

van cổng dao gang tay quay

Van cổng dao còn có khả năng tiết lưu dòng chảy, tùy theo độ mở của cửa van. Khi van mở hoàn toàn, phần đĩa van được nâng hết khỏi cửa van. Do chúng ko nằm trong lưu chất nên sự tổn hao áp suất khi qua van là không đáng kể. Ngoài ra van xẻng không thay đổi hướng dòng chảy của lưu chất.

Van dao có đĩa van làm bằng inox chống mài mòn và ăn mòn bởi môi chất. Đặc biệt van cổng dao được ứng dụng trong các hệ thống có lưu chất là chất rắn lơ lửng trong dòng chảy hay các lưu chất có tính đặc, sệt như: Bùn, dầu, cát… Vì van cổng dao có đĩa van mỏng và sắc như lưỡi dao nen dễ dàng cắt và chặn các loại môi chất trên mà các loại van khác khó hoạt động.

Van cổng dao còn được lắp đặt các hệ thống điều khiển tự động, nhằm đáp ứng nhu cầu sử dụng cho các hệ thống hiện đại ngày nay. Có hai loại van cửa dao điều khiển đó là: Van cửa dao điều kiển điện và van cửa dao điều khiển khí nén. Liên hệ hotline: 0865909568 ( zalo) để được báo giá tốt nhất!
