Van Cửa Dao

Van Cửa Dao

Thương Hiệu: Đài Loan
Mã sản phẩm VD4

Mua hàng: 0865909568

Đánh giá

12-07-2021

Mua các loại van dao như : Van dao khí nén, Van dao inox, Van dao thép. Liên ngay Hotline : 0865909568 Để nhận giá ưu đãi nhất, Chiết khấu % cho khách hàng...

1. Khái niệm về van cổng dao

Van cổng dao (hay còn được gọi là van cửa dao, van xẻng) là một loại van cổng hai chiều được thiết kế cho các ứng dụng công nghiệp nói chung. Đúng như cái tên của nó cổng van được đưa lên hạ xuống như dạng chiếc dao, chúng có chiều dày nhỏ, không chiếm nhiều không gian nên thích hợp lắp đặt ở những không gian hẹp. Tránh hiện tượng cồng kềnh, đặc biệt với các đường ống lớn hoặc trên cao, van cổng dao giúp tăng cường độ bền cho đường ống và giảm rung, cựa khi hệ thống hoạt động. Độ dày đĩa van vừa phải giúp van tiết kiệm không gian lắp đặt, nhất là đối với những vị trí đường ống trên cao hoặc có kích thước lớn.

Van cửa dao có thiết kế đặc biệt cho rò gỉ thấp trong điều kiện ăn mòn. Khung van, cửa, trục và chốt đều bằng thép không gỉ mác 304 và 316 tùy thuộc vào ứng dụng. Phía dẫn hướng lắp gioăng tối ưu hóa một cấu trúc polymer cao phân tử và nghiền nhỏ để giữ nắp trượt và hình thành gioăng kín nước. Polymer hình thành một bề mặt tự làm sạch với hệ số nhám và tổn thất áp lực thấp, đảm bảo vận hành êm.

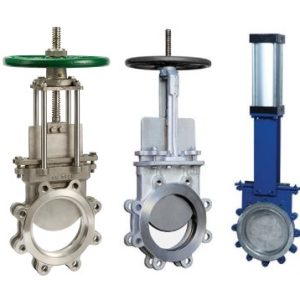

van cổng dao

Mời các bạn tham khảo: Van dao điều khiển khí nén

2. Thông số kỹ thuật chung của van dao

  • Chất liệu: Inox 304-201, Gang, Thép
  • Kích thước: DN50 - D1000
  • Điều khiển: Khí nén, Tay quay
  • Nhiệt độ làm việc: Từ 0 độ C - 180 độ C
  • Áp lực làm việc: 16bar, 10bar, 8 bar, 5 bar
  • Kết nối: Mặt bích hoặc wafer kẹp mặt bích
  • Tiêu chuẩn: JIS, BS, ANSI, DIN
  • Thời gian mở đóng: Tùy theo loại
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
  • Thương hiệu: Kosaplus, Haitima, Chisun, FX, JS
  • Bảo hành: 15 tháng

3. Cấu tạo van cổng dao

Van cổng dao được cấu tạo từ 2 phần chính là: thân van và đĩa van.

2.1. Phần thân van:

Phần thân van xẻng gồm trục, đĩa và dùng tay quay (vô lăng) để vận hành nâng lên/hạ xuống nhằm điều khiển van. Điểm đặc biệt ở đây là thân van mỏng so với loại van cổng. Kết nối với đường ống bằng mặt bích.

2.2. Phần đĩa van:

Phần đĩa van dao được thiết kế mỏng và thường được làm từ chất liệu inox có khả năng chống ăn mòn. chúng có thể làm việc trong môi trường có nhiệt độ lên đến 200 độ C.

4. Nguyên lý hoạt động của van cổng dao

Nguyên lý hoạt động của van cổng dao

Van dao hoạt động dựa trên bộ phận tay quay hoặc có thể là điều khiển bằng điện, khí nén. Khi có tác động vào thì đĩa van được di chuyển lên/xuống để mở/đóng lưu chất đi qua van.

Ở vị trí mở hoàn toàn, đĩa van không nằm trong dòng chảy vì thế van không gây cản trở lưu chất đi qua, hạn chế đĩa van bị ăn mòn. Tuy nhiên, chuyển động lên/xuống sẽ phát sinh lực ma sát giữa đĩa van với lưu chất, dần dần tác dụng làm kín không còn tốt. Vì vậy, van xẻng không được ứng dụng vào mục đích điều tiết dòng chảy.

5. Ưu điểm và môi trường làm việc của van cửa dao

5.1. Ưu điểm của van cổng dao

  • Van cổng dao có cấu tạo bề ngang nhỏ gọn nên được ưa dùng để lắp đặt ở các không gian chật hẹp.
  • Phần đĩa van được làm bằng inox, chống ăn mòn thích hợp sử dụng cho tất cả môi chất, nhất là các chất có tính ăn mòn cao.
  • Nếu lưu chất có tính đặc sệt thì bắt buộc phải sử dụng van dao để đóng mở dòng chảy. Đĩa van mỏng giúp việc đóng mở dòng chảy dễ dàng cũng như gia tăng độ kín cho van.
  • Kết nối bằng mặt bích giúp tăng độ kín trên đường ống.

5.2. Môi trường làm việc của van dao

Van xẻng được sử dụng phổ biến cho các ứng dụng xử lý chất lỏng có chứa chất rắn lơ lửng và nước thải. Chúng được sử dụng trong các ứng dụng sau: Xử lý bùn, Ngành khai khoáng, Công nghiệp hóa chất, Xử lý nước thải, Ngành công nghiệp, Giấy và bột giấy

6. Các loại van cổng dao chúng tôi đang cung cấp

6.1. Van cổng dao điều khiển khí nén

- Thông số kỹ thuật :

  • Chất liệu: Thân thép WCB cánh inox 304
  • Kích thước: DN50 - D1000
  • Điều khiển: Khí nén
  • Nhiệt độ làm việc: 200 độ C
  • Áp xuất làm việc: 16bar, 10bar, 8 bar, 5 bar
  • Kết nối: Mặt bích hoặc wafer kẹp mặt bích
  • Tiêu chuẩn: JIS, BS, ANSI, DIN
  • Xuất xứ:Trung Quốc
  • Thương hiệu: FX, JS, Naning
  • Bảo hành: 15 tháng

Van cổng dao điều khiển khí nén

Hình ảnh van dao khí nén

6.2. Van cổng dao Inox

- Thông số kỹ thuật :

  • Chất liệu: Inox 304-201

  • Kích thước: DN50 - D1000

  • Điều khiển: Tay Quay.

  • Nhiệt độ làm việc: 180 độ C

  • Áp lực làm việc: 16bar, 10bar, 8 bar, 5 bar

  • Kết nối: Mặt bích hoặc wafer kẹp mặt bích

  • Tiêu chuẩn: JIS, BS, ANSI, DIN

  • Thời gian mở đóng: 10 giây

  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

  • Thương hiệu: Kosaplus, Haitima, Chisun, FX, JS

  • Bảo hành: 15 tháng

Van cổng dao Inox

Hình ảnh van cổng dao inox

6.3. Van cổng dao gang

- Thông số kỹ thuật :

  • Chất liệu: Gang
  • Kích thước: DN50 - D1000
  • Điều khiển: Tay Quay.
  • Nhiệt độ làm việc: 120 độ C
  • Áp xuất làm việc: 16bar, 10bar, 8 bar, 5 bar
  • Kết nối: Mặt bích hoặc wafer kẹp mặt bích
  • Tiêu chuẩn: JIS, BS, ANSI, DIN
  • Xuất xứ:Trung Quốc
  • Hãng: FX, JS, Naning
  • Bảo hành: 15 tháng

Van cổng dao gang

Hình ảnh van cổng dao gang

6.4. Van cổng dao thép

- Thông số kỹ thuật :

  • Chất liệu: Thân thép WCB cánh inox 304
  • Kích thước: DN50 - D1000
  • Điều khiển: Tay Quay.
  • Nhiệt độ làm việc: 200 độ C
  • Áp xuất làm việc: 16bar, 10bar, 8 bar, 5 bar
  • Kết nối: Mặt bích hoặc wafer kẹp mặt bích
  • Tiêu chuẩn: JIS, BS, ANSI, DIN
  • Xuất xứ:Trung Quốc
  • Thương hiệu: FX, JS, Naning
  • Bảo hành: 15 tháng

Van cổng dao thép

Hình ảnh van cổng dao thép

Trên đây là bài viết van cổng dao mình muốn chia sẻ đến các bạn mong rằng bài viết trên giúp ích đc cho các bạn trong quá trình chọn sản phẩm phù hợp với hệ thống của mình cần sử dụng. Qúy khách hàng có thể liên hệ trực tiếp hotline: 0865909568 (Zalo) để được tư vấn về sản phẩm phù hợp nhất với hệ thống của bạn cần sử dụng.
